Wärme, Druck und Gas

Teilchenmodell und Diffusion
📘 Das Teilchenmodell: Aufbau der Materie

Alle Stoffe bestehen aus kleinsten Teilchen (Atomen, Molekülen), die sich ständig und ungeordnet bewegen.

Die vier Grundannahmen:
1. Jeder Stoff besteht aus kleinsten Teilchen.
2. Diese Teilchen sind ständig in Bewegung.
3. Zwischen den Teilchen wirken Kräfte: Sie ziehen sich an, und wenn sie sich sehr nahe kommen, stoßen sie sich ab.
4. Je höher die Temperatur, desto schneller bewegen sich die Teilchen.

Aggregatzustände:

ZustandTeilchenAbstand
festschwingen um feste Plätzesehr klein
flüssigverschieben sich gegeneinanderklein
gasförmigfliegen frei umhergroß
📘 Diffusion: der Beweis für die Teilchenbewegung
Diffusion ist die selbstständige Vermischung von Stoffen allein durch die Teilchenbewegung – ohne Rühren, ohne Pumpe.

Eigenschaften:
- läuft von selbst ab, von hoher zu niedriger Konzentration
- in Gasen am schnellsten, in Flüssigkeiten langsamer, in Feststoffen extrem langsam
- temperaturabhängig: je wärmer, desto schneller

Beispiele: Parfüm verteilt sich im Raum · Teebeutel färbt Wasser · Sauerstoff wandert in den Lungenbläschen ins Blut.

Brownsche Bewegung: Betrachtet man Rauchteilchen unter dem Mikroskop, zittern sie zickzack umher. Sie werden von den unsichtbaren Luftmolekülen angestoßen – der erste direkte Nachweis, dass Teilchen sich wirklich bewegen.

✏️ Aufgabe: Bildreihe: Was passiert hier ohne Rühren?

Ein Becherglas mit 600 ml Wasser steht ruhig auf dem Tisch. Es wird ein Tropfen Lebensmittelfarbe hineingegeben – danach wird nicht gerührt, das Glas wird nicht bewegt. Die fünf Bilder zeigen dasselbe Glas zu fünf verschiedenen Zeitpunkten.

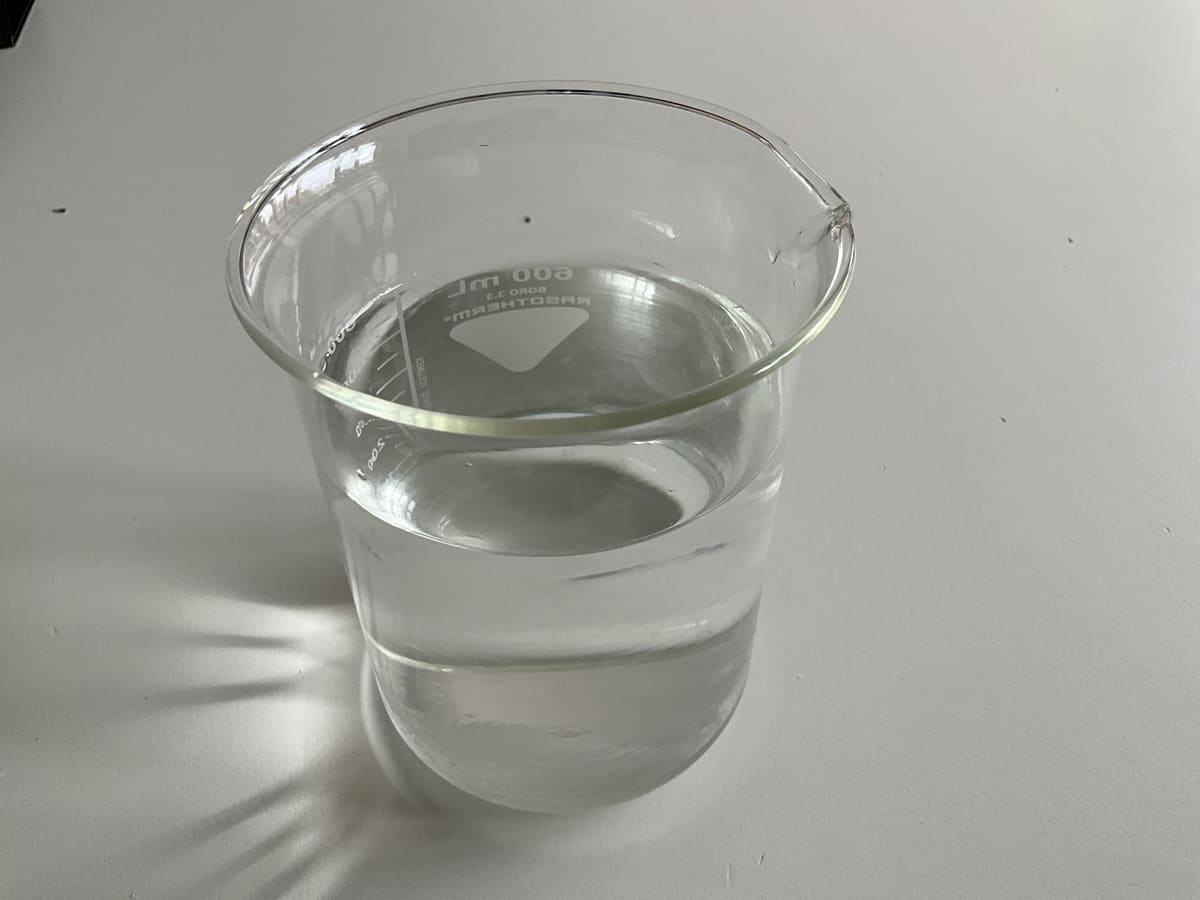

Becherglas mit klarem Wasser
① vorher

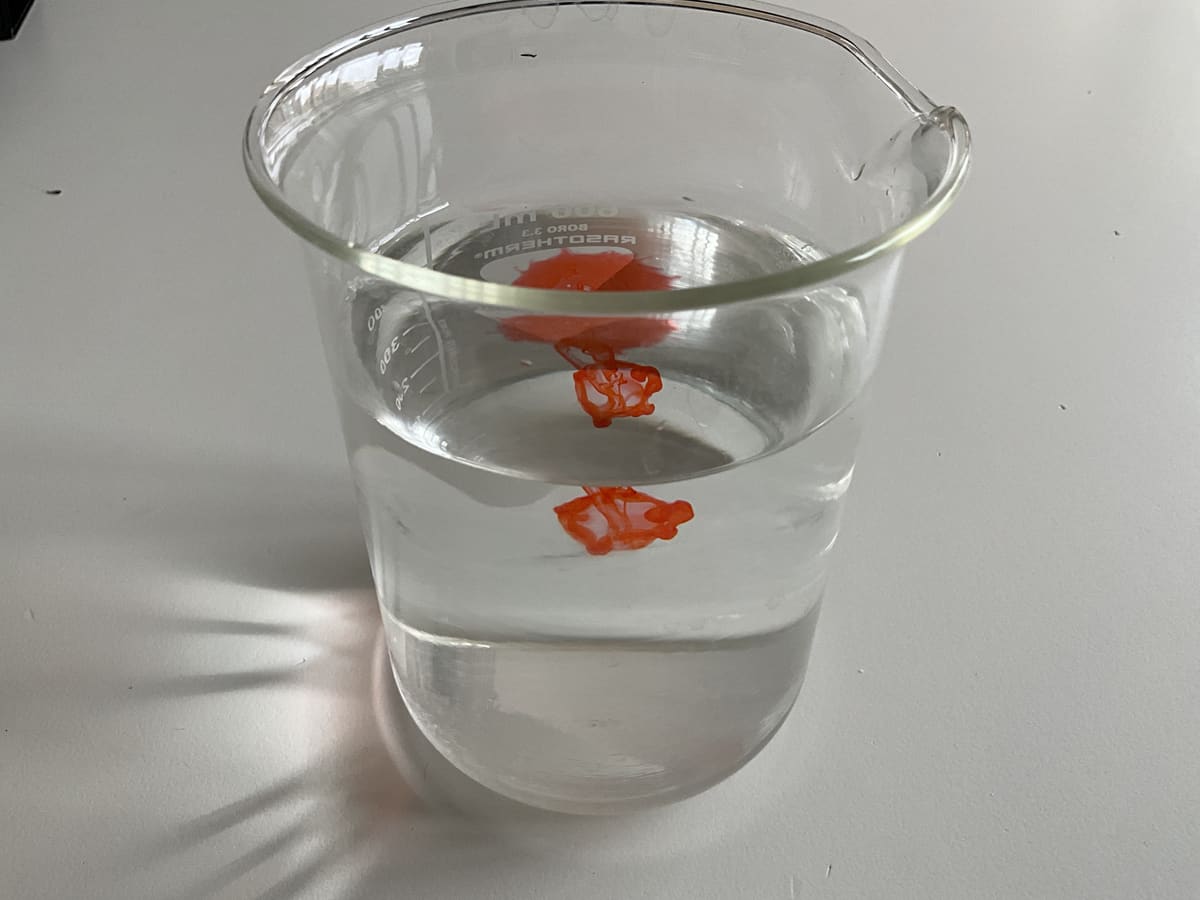

Ein Farbtropfen sinkt als kompakter Klecks ins Wasser
②

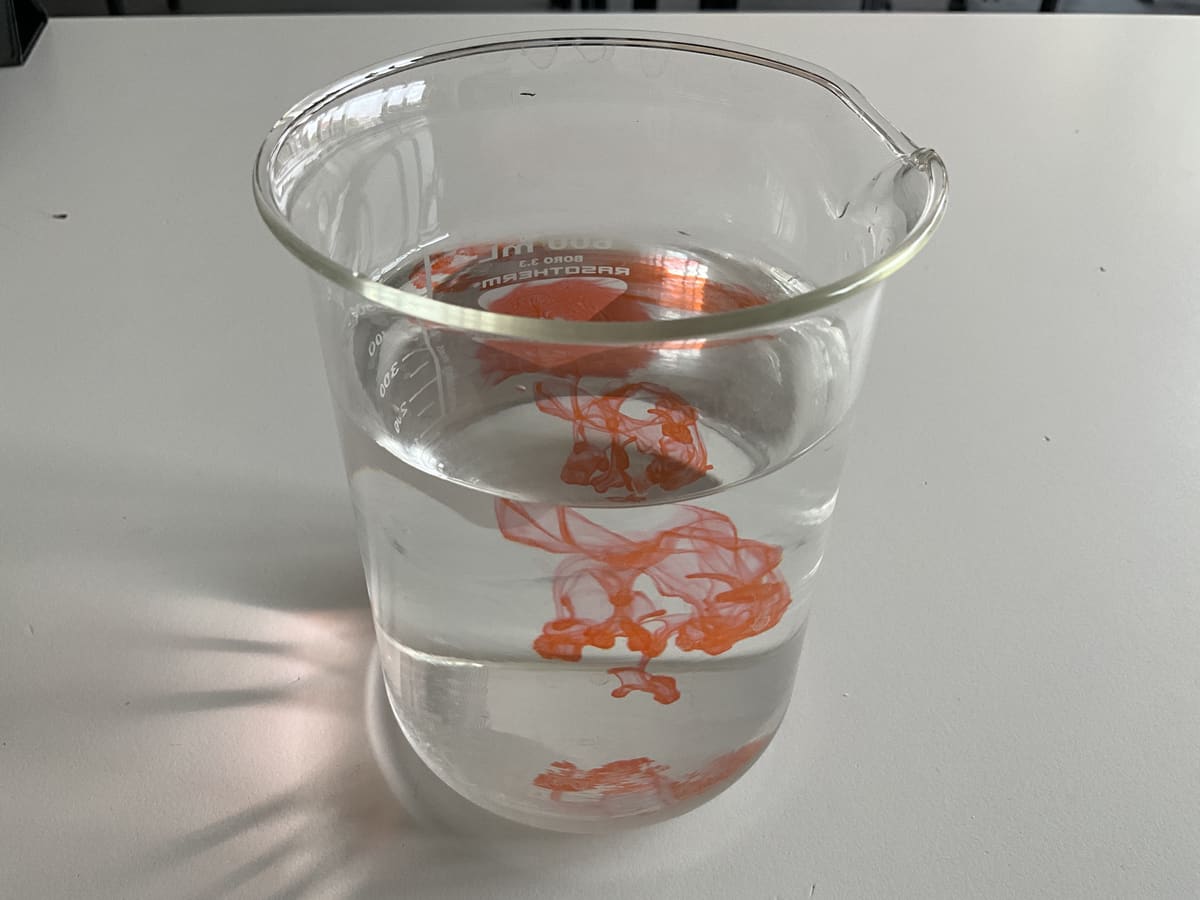

Die Farbe zieht Schlieren durch das Wasser
③

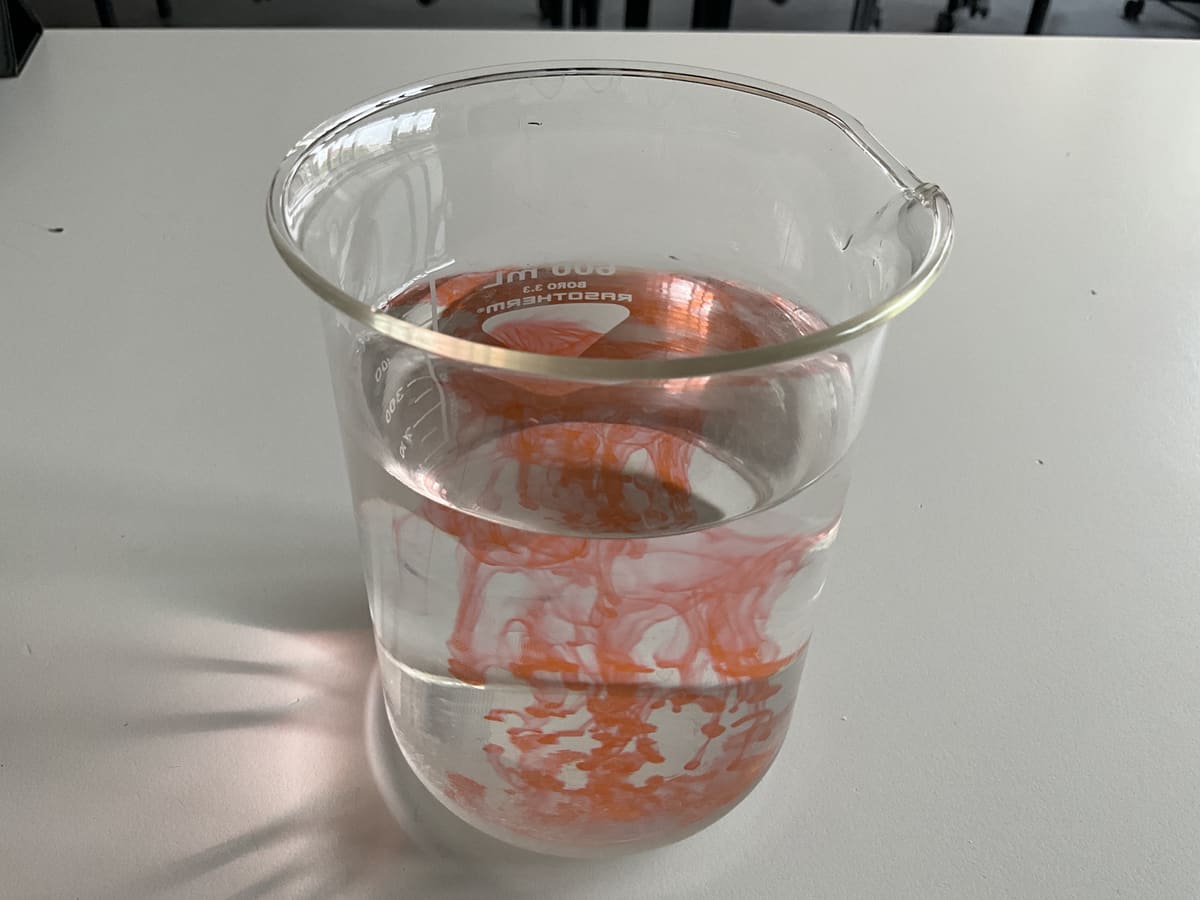

Die Schlieren werden feiner und füllen fast das ganze Glas
④

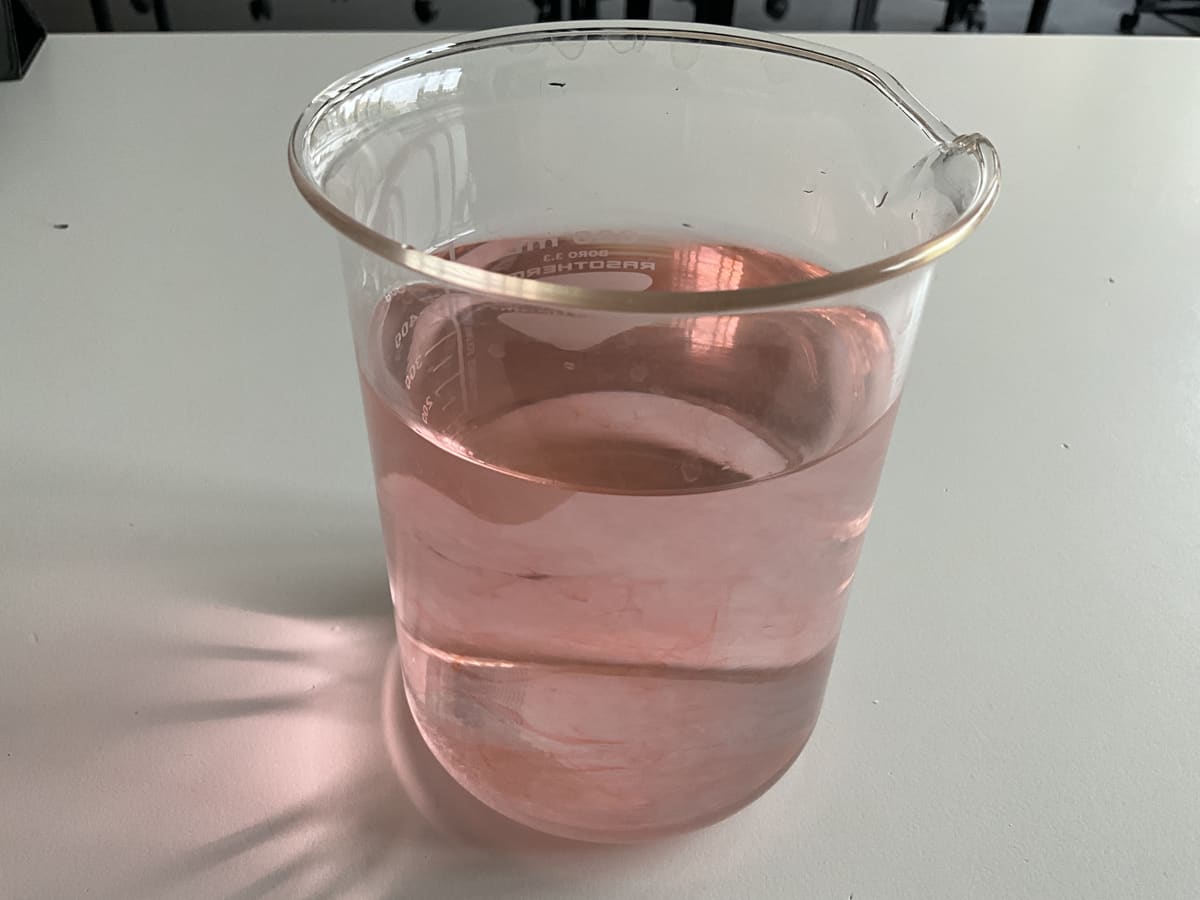

Das ganze Wasser ist gleichmäßig rosa gefärbt
⑤ nach einiger Zeit

a) Beschreibe für jedes Bild ① bis ⑤ in einem Satz, was mit der Farbe passiert ist.

b) Niemand hat gerührt, gepustet oder das Glas bewegt. Erkläre mit dem Teilchenmodell, warum sich die Farbe trotzdem im ganzen Wasser verteilt.

c) Wie heißt dieser Vorgang in der Fachsprache? Gib zwei weitere Beispiele aus dem Alltag an.

d) In Bild ⑤ ist das Wasser überall gleich hell gefärbt. Stehen die Teilchen jetzt still? Begründe.

e) Vorhersage: Der Versuch wird mit 70 °C heißem Wasser wiederholt. Was ändert sich an der Bildreihe? Begründe mit der Teilchenbewegung.

f) Warum sammelt sich die Farbe nie wieder von selbst zu einem Klecks, obwohl die Teilchen sich doch weiter bewegen?

🎲 Aufgabenpool 1.1: Teilchenmodell – Selbsttest [0/9]

Lade Aufgabe...

🎲 Aufgabenpool 1.2: Diffusion – Selbsttest [0/9]

Lade Aufgabe...

📝 Lückentext 1.3: Lade...

⏳ Lade Aufgabe vom Server...

Temperatur und absoluter Nullpunkt
📘 Temperatur und Celsius-Skala

Die Temperatur ist ein Maß dafür, wie schnell sich die Teilchen eines Stoffes im Mittel bewegen: Je höher die Temperatur, desto größer ihre mittlere Bewegungsenergie.

Im Alltag misst man die Temperatur ϑ (Theta) in Grad Celsius (°C). Die Skala ist an Wasser festgemacht (bei normalem Luftdruck):
- 0 °C = Schmelztemperatur von Wasser (Eis schmilzt)
- 100 °C = Siedetemperatur von Wasser (Wasser siedet)

Dazwischen liegen 100 gleich große Schritte. Temperaturen unter dem Schmelzpunkt von Wasser sind negativ, zum Beispiel −18 °C im Gefrierschrank. Ob es nach unten eine Grenze gibt, zeigt der folgende Versuch.

✏️ Aufgabe: Widerstand und Temperatur: Wie kalt kann es höchstens werden?

Ein Metalldraht wird nacheinander in Bäder verschiedener Temperatur getaucht. Jedes Mal wird sein elektrischer Widerstand gemessen:

Temperatur $\vartheta$ in °C−200205080100
Widerstand $R$ in $\Omega$92,7100,0107,3118,3129,3136,6

a) Zeichne das $R$-$\vartheta$-Diagramm. Wähle auf der Rechtsachse den Bereich von −300 °C bis +150 °C (1 cm $\hat{=}$ 50 °C) und auf der Hochachse 0 $\Omega$ bis 150 $\Omega$ (1 cm $\hat{=}$ 25 $\Omega$). Trage die sechs Messpunkte ein.

b) Die Messpunkte liegen auf einer Geraden. Zeichne diese Gerade und verlängere sie nach links, bis sie die Rechtsachse schneidet ($R = 0\ \Omega$).

c) Lies die Temperatur am Schnittpunkt ab. Erkläre mit dem Teilchenmodell, was dort passieren würde – und warum es nicht noch kälter werden kann.

d) Prüfe, ob $R$ proportional zu $\vartheta$ (in °C) ist: Verdoppelt sich der Widerstand von 20 °C auf 40 °C? Von 50 °C auf 100 °C?

e) Rechne jetzt alle Temperaturen in Kelvin um ($T = \vartheta + 273$) und ergänze die Tabelle. Berechne für jedes Wertepaar den Quotienten $\dfrac{R}{T}$.

$T$ in K253273373
$R$ in $\Omega$92,7100,0107,3118,3129,3136,6
$R/T$ in $\Omega$/K

f) Was fällt bei den Quotienten auf? Vervollständige den Satz: „Der Widerstand ist proportional zur Temperatur in ______, aber nicht zur Temperatur in ______." Warum ist der absolute Nullpunkt genau der Punkt, der diese Proportionalität möglich macht?

g) Der Draht lässt sich im Schülerversuch gar nicht bis −273 °C abkühlen. Warum darf man die Gerade trotzdem so weit verlängern? Wie nennt man dieses Vorgehen?

📊 Zeichnung: Lösung zu b), c) und f): Extrapolation auf den absoluten Nullpunkt
📘 Absoluter Nullpunkt und die Kelvin-Skala

Die verlängerte Gerade trifft die Temperaturachse bei −273,15 °C. Bei dieser Temperatur wäre der Widerstand null – die Bausteine des Metallgitters würden gar nicht mehr schwingen. Kälter geht es nicht. Dieser Punkt heißt absoluter Nullpunkt.

Weil Temperaturen unterhalb davon nicht existieren, benutzt man in der Physik die Kelvin-Skala:

$T \text{ in K} = \vartheta \text{ in °C} + 273{,}15 \qquad (\text{meist genügt } +273)$

Dabei ist ϑ (gesprochen „Theta“) die Temperatur in °C und T die Temperatur in Kelvin.

$\vartheta$−273,15 °C−100 °C0 °C20 °C100 °C
$T$0 K173 K273 K293 K373 K

Wichtig:
- Kelvin wird ohne Gradzeichen geschrieben: 293 K, nicht 293 °K.
- Ein Temperaturunterschied von 1 K ist genauso groß wie einer von 1 °C.
- Proportionalität gibt es nur mit Kelvin: $R \sim T$ gilt in Kelvin, in °C dagegen nicht. Genauso funktionieren alle Gasgesetze dieses Kapitels nur mit T in Kelvin.

💡 Beispiel: Temperaturumrechnung
Aufgabe: Wandle 25 °C in Kelvin um.

Lösung:
T = ϑ + 273
T = 25 + 273 = 298 K

Antwort: 25 °C entsprechen 298 Kelvin.

🎲 Aufgabenpool 2.1: Temperaturskalen – Selbsttest [0/10]

Lade Aufgabe...

📝 Lückentext 2.2: Lade...

⏳ Lade Aufgabe vom Server...

📝 Lückentext 2.3: Lade...

⏳ Lade Aufgabe vom Server...

Wärmeenergie und Aggregatzustandsänderungen
📘 Erwärmen, Schmelzen, Verdampfen

Beim Zuführen von Wärmeenergie können drei Dinge passieren:

1. Erwärmen
- Temperatur steigt
- Teilchen bewegen sich schneller
- Aggregatzustand bleibt gleich

2. Schmelzen (fest → flüssig)
- Temperatur bleibt konstant (Schmelztemperatur)
- Energie wird genutzt, um Bindungen zu lösen
- Beispiel: Eis → Wasser bei 0°C

3. Verdampfen (flüssig → gasförmig)
- Temperatur bleibt konstant (Siedetemperatur)
- Energie wird genutzt, um alle Bindungen zu lösen
- Beispiel: Wasser → Wasserdampf bei 100°C

Wichtig: Beim Phasenübergang ändert sich die Temperatur NICHT, obwohl Energie zugeführt wird!

Rückwärts gibt der Stoff dieselbe Energie wieder ab: Kondensieren (gasförmig → flüssig) und Erstarren (flüssig → fest). Auch dabei bleibt die Temperatur konstant.

💡 Beispiel: Wasser erhitzen
Situation: Wir erhitzen Eiswürfel (-10°C) bis zu Wasserdampf (110°C).

Phasen:
1. Eis erwärmt sich von -10°C auf 0°C (Temperatur steigt)
2. Eis schmilzt bei 0°C (Temperatur bleibt bei 0°C)
3. Wasser erwärmt sich von 0°C auf 100°C (Temperatur steigt)
4. Wasser verdampft bei 100°C (Temperatur bleibt bei 100°C)
5. Wasserdampf erwärmt sich auf 110°C (Temperatur steigt)

📊 Zeichnung: E-ϑ-Diagramm: 1 kg Eis wird zu Wasserdampf
🔬 Experiment: Wasser erhitzen bis zum Sieden – mit und ohne Eis Klasse: 7–8 | Dauer: 45 min | Schwierigkeit: mittel | Temperatur-Zeit-Diagramm
Klasse: 7–8 | Dauer: 45 min | Schwierigkeit: mittel | Temperatur-Zeit-Diagramm

⚠ Achtung: Den Tauchsieder nur einstecken, wenn die Heizwendel im Wasser steht, und nie aus dem Wasser nehmen, solange er eingesteckt ist — sonst glüht er durch. Nach dem Ausstecken ist er noch lange heiß: im Wasser stehen lassen. Nicht über das sprudelnde Wasser beugen.

Material

- Messwerterfassung LabQuest 3 (Vernier) mit Temperatursensor (Edelstahl)
- Tauchsieder 300 W
- Becherglas 600 ml (hohe Form), feuerfeste Unterlage
- Waage
- Versuch A: 400 g Leitungswasser
- Versuch B: 200 g zerstoßenes Eis und 200 g kaltes Wasser

Aufgabe

Ein Tauchsieder gibt in jeder Sekunde gleich viel Energie an das Wasser ab. Steigt die Temperatur deshalb die ganze Zeit gleichmäßig an? Die Hälfte der Gruppen misst ohne Eis (Versuch A), die andere Hälfte mit Eis (Versuch B). Am Ende vergleicht ihr eure Kurven.

Gerät einstellen

LabQuest-Dialog Graph Options: Manual, Top 110 und Bottom −10 sowie OK rot markiert

1. Temperatursensor in CH 1 stecken, LabQuest einschalten. Die Temperatur erscheint im Messbildschirm.
2. Feld Mode – Rate – Duration antippen: Rate auf 1 sample/s, Duration auf 1200 s (20 min) stellen.
3. Kurven-Symbol oben rechts antippen: Das Temperatur-Zeit-Diagramm erscheint.
4. Graph → Graph Options…: oben rechts Manual wählen, bei Graph 1 Y-Axis Top: 110 und Bottom: −10 eintragen, mit OK bestätigen (im Foto rot markiert). Sonst passt sich die Achse während der Messung ständig an.

Durchführung

Aufbau: Becherglas mit Tauchsieder und Temperatursensor, davor der LabQuest mit der Messkurve

1. Vorhersage: Zeichne vor der Messung mit Bleistift gestrichelt in das Diagramm unten, wie die Temperatur deiner Meinung nach verläuft.
2. Stell das Becherglas auf die Waage, drück auf Tara und füll ein — Versuch A: 400 g Wasser, Versuch B: 200 g zerstoßenes Eis und 200 g kaltes Wasser.
3. Stell das Becherglas auf die feuerfeste Unterlage und häng den Tauchsieder ins Wasser. Die Heizwendel muss ganz unter Wasser sein.
4. Halte den Temperatursensor am Griff so, dass seine Spitze in der Mitte des Wassers steht — etwa 2 cm neben der Heizwendel.
5. Starte die Messung mit ▶. Steck den Tauchsieder erst nach etwa 10 Sekunden in die Steckdose ein, damit die Anfangstemperatur mitgemessen wird.
6. Rühre ständig mit dem Temperatursensor um — besonders, solange noch Eis im Glas ist. Notiert die Zeit, zu der das letzte Eis geschmolzen ist und zu der das Wasser kräftig sprudelt.
7. Lass das Wasser etwa 3 Minuten sieden. Dann zuerst den Stecker ziehen und die Messung mit ■ beenden.

Messwerte

Tippe im LabQuest auf die Kurve: Der Cursor zeigt Zeit und Temperatur an. Lies die Temperatur zu jeder vollen Minute ab (1 min = 60 s). ϑ (Theta) steht für die Temperatur in °C.

t in min012345678910
ϑ in °C

t in min11121314151617181920
ϑ in °C

Trage die Messwerte in das Diagramm ein und verbinde sie zu einer Kurve. Zeichne die Kurve einer Gruppe mit dem anderen Versuch in einer anderen Farbe dazu.

05101520−10020406080100t in minϑ in °C

Auswertung

Teile deine Kurve in Abschnitte, in denen die Temperatur steigt oder gleich bleibt.

AbschnittZeit von … bis … in minTemperaturDas passiert im Becherglas
1
2
3
4

- Bei welchen Temperaturen verläuft die Kurve waagerecht? Vergleiche mit der Schmelz- und der Siedetemperatur von Wasser.
- Der Tauchsieder gibt in jeder Sekunde 300 J an das Wasser ab. Trotzdem steigt die Temperatur in den waagerechten Abschnitten nicht. Erkläre mit dem Teilchenmodell, wofür die Energie dort gebraucht wird.
- Vergleicht die Kurven von Versuch A und B: Was ist gleich, was ist anders? Warum dauert es mit Eis länger, bis das Wasser siedet?
- Kurz vor dem Sieden steigt die Temperatur langsamer als am Anfang. Woran könnte das liegen?
- Zusatz (Versuch B): Wie lange blieb die Temperatur bei 0 °C? Berechne mit E = P · t die Energie, die der Tauchsieder in dieser Zeit abgegeben hat. Zum Schmelzen von 1 g Eis braucht man 334 J. Wie viel Eis hätte damit schmelzen können? Vergleiche mit den 200 g.
- Zusatz: Lies ab, um wie viel °C die Temperatur im steigenden Abschnitt pro Minute steigt. Rechne nach: In einer Minute gibt der Tauchsieder 300 W · 60 s = 18 000 J ab, und um 1 g Wasser um 1 °C zu erwärmen, braucht man 4,2 J. Wie viel °C pro Minute wären es bei 400 g Wasser ohne Verluste?

Erwartetes Ergebnis

Versuch A (ohne Eis): Die Temperatur steigt vom Anfangswert (etwa 20 °C) zunächst fast gleichmäßig an, um etwa 8–10 °C pro Minute. Kurz vor dem Sieden wird der Anstieg flacher. Nach 8–10 Minuten sprudelt das Wasser, und die Kurve verläuft waagerecht bei etwa 100 °C (je nach Luftdruck und Sensor 98–100 °C), obwohl der Tauchsieder weiterheizt.

Versuch B (mit Eis): Die Temperatur sinkt nach dem Umrühren schnell auf etwa 0 °C und bleibt dort, solange noch Eis im Glas ist — rund 4 Minuten. Erst wenn das letzte Eis geschmolzen ist, steigt sie an, ungefähr genauso steil wie in Versuch A, denn es wird wieder dieselbe Masse Wasser (400 g) erwärmt. Nach insgesamt etwa 14–16 Minuten siedet das Wasser, die Kurve verläuft wieder waagerecht bei etwa 100 °C.

Deutung: In den steigenden Abschnitten macht die Energie die Teilchen schneller — die Temperatur steigt. In den waagerechten Abschnitten wird die Energie gebraucht, um die Teilchen voneinander zu lösen: beim Schmelzen aus dem festen Gitter des Eises, beim Sieden ganz aus der Flüssigkeit heraus in den Wasserdampf. Die Teilchen werden dabei nicht schneller, also bleibt die Temperatur gleich. Mit Eis dauert es länger, weil zuerst die Energie zum Schmelzen aufgebracht werden muss und das Wasser danach von 0 °C statt von 20 °C aus erwärmt wird.

Kurz vor dem Sieden steigt die Temperatur langsamer, weil das heiße Wasser mehr Wärme an die Luft und das Glas abgibt und schon Wasser verdunstet.

Zusatz: In 4 min = 240 s gibt der Tauchsieder E = 300 W · 240 s = 72 000 J ab. Das reicht für 72 000 J : 334 J/g ≈ 216 g Eis — passt gut zu den 200 g. Ohne Verluste stiege die Temperatur von 400 g Wasser um 18 000 J : (400 · 4,2 J/°C) ≈ 10,7 °C pro Minute. Gemessen werden meist 8–10 °C pro Minute: Ein Teil der Energie erwärmt Glas, Sensor und Luft.

🎲 Aufgabenpool 3.1: Aggregatzustandsänderungen – Selbsttest [0/7]

Lade Aufgabe...

📝 Lückentext 3.2: Lade...

⏳ Lade Aufgabe vom Server...

Druck in Gasen und Flüssigkeiten
📘 Wie entsteht Druck in einem Gas?

Der Druck in einem Gas entsteht durch die Stöße der Gasteilchen gegen die Wände:

Je mehr Teilchen:
- Mehr Stöße gegen die Wand
- Höherer Druck

Je schneller die Teilchen (höhere Temperatur):
- Härtere Stöße
- Höherer Druck

Je kleiner das Volumen:
- Teilchen sind dichter zusammen
- Mehr Stöße pro Fläche
- Höherer Druck

Jeder Stoß drückt mit einer kleinen Kraft auf die Wand. Wie groß der Druck ist, gibt man deshalb als Kraft pro Fläche an. Mit diesen drei Regeln lassen sich später auch die Gasgesetze aus der Teilchensicht erklären.

📘 Druck: Definition, Formel und Einheiten
Druck ist die Kraft pro Fläche:

p = F / A

- p = Druck in Pascal (Pa) oder Newton pro Quadratmeter (N/m²)
- F = Kraft in Newton (N)
- A = Fläche in Quadratmeter (m²)

Wichtige Einheiten:
- 1 Pa = 1 N/m²
- 1 bar = 100.000 Pa = 10⁵ Pa
- 1 atm (Atmosphäre) ≈ 1,013 bar ≈ 101.300 Pa

Merksatz: Je kleiner die Fläche, desto größer der Druck (bei gleicher Kraft).

💡 Beispiel: Druck berechnen
Aufgabe: Eine Kraft von 500 N wirkt auf eine Fläche von 0,1 m². Wie groß ist der Druck?

Lösung:
- Gegeben: F = 500 N, A = 0,1 m²
- Formel: p = F / A
- Berechnung: p = 500 N / 0,1 m² = 5000 Pa = 5 kPa

Antwort: Der Druck beträgt 5000 Pascal oder 5 Kilopascal.

🎯 Aufgabe 4.1: Rechnen: Druck auf eine Fläche

Lade STACK-Frage...

🎯 Aufgabe 4.2: Rechnen: Einheiten umrechnen

Lade STACK-Frage...

🎲 Aufgabenpool 4.3: Druck – Selbsttest [0/4]

Lade Aufgabe...

📝 Lückentext 4.4: Lade...

⏳ Lade Aufgabe vom Server...

🎲 Aufgabenpool 4.5: Druck im Teilchenbild – Selbsttest [0/10]

Lade Aufgabe...

📝 Lückentext 4.6: Lade...

⏳ Lade Aufgabe vom Server...

Hydraulische Anlagen
📘 Hydraulischer Druck

In einer hydraulischen Anlage wird Druck durch eine Flüssigkeit übertragen:

Prinzip:
- Der Druck des Kolbens breitet sich in der eingeschlossenen Flüssigkeit in alle Richtungen aus und ist überall gleich groß (den kleinen Zusatzdruck durch das Gewicht der Flüssigkeit vernachlässigt man)
- p₁ = p₂
- F₁/A₁ = F₂/A₂

Kraftübersetzung:
F₂ = F₁ · (A₂/A₁)

Mit einem kleinen Kolben kann man durch eine große Fläche eine große Kraft erzeugen!

Anwendungen:
- Hydraulische Hebebühne
- Bremsanlage im Auto
- Bagger und Kräne

💡 Beispiel: Hebebühne
Aufgabe: An einem kleinen Kolben (A₁ = 10 cm²) wird mit 100 N Kraft gedrückt. Der große Kolben hat eine Fläche von 200 cm². Welche Kraft wirkt auf den großen Kolben?

Lösung:
- Gegeben: F₁ = 100 N, A₁ = 10 cm², A₂ = 200 cm²
- Formel: F₂ = F₁ · (A₂/A₁)
- Berechnung: F₂ = 100 N · (200/10) = 100 N · 20 = 2000 N

Antwort: Auf den großen Kolben wirkt eine Kraft von 2000 N.

🎯 Aufgabe 5.1: Rechnen: Hydraulische Kraftübertragung
a)

Lade STACK-Frage...

b)

Lade STACK-Frage...

🎯 Aufgabe 5.2: Rechnen: Kraftübersetzung und Hubweg
a)

Lade STACK-Frage...

b)

Lade STACK-Frage...

c)

Lade STACK-Frage...

🎯 Aufgabe 5.3: Rechnen: Lasten in Tonnen und Kilonewton
a)

Lade STACK-Frage...

b)

Lade STACK-Frage...

🎲 Aufgabenpool 5.4: Hydraulik – Selbsttest [0/3]

Lade Aufgabe...

📝 Lückentext 5.5: Lade...

⏳ Lade Aufgabe vom Server...

Druck und Auflagefläche
📘 Auflagefläche: Druck bei kleinen und großen Flächen

Der Druck hängt von der Auflagefläche ab:

Großer Druck:
- Kleine Fläche → großer Druck
- Beispiele: Nägel, Messer, Stöckelschuhe

Kleiner Druck:
- Große Fläche → kleiner Druck
- Beispiele: Skier, Schneeschuhe, Raupenfahrzeuge

Anwendung: Autoreifen
Ein Auto mit Masse m hat 4 Reifen. Jeder Reifen hat eine Auflagefläche AReifen.

Druck = (m · g) / (4 · AReifen)

🎯 Aufgabe 6.1: Rechnen: Reifenauflagefläche

Lade STACK-Frage...

🎯 Aufgabe 6.2: Rechnen: Reifendruck aus der Masse

Lade STACK-Frage...

📝 Lückentext 6.3: Lade...

⏳ Lade Aufgabe vom Server...

Zustandsgrößen eines Gases
📘 Zustandsgrößen eines Gases: Druck, Volumen und Temperatur

Der Zustand eines Gases wird durch drei Zustandsgrößen beschrieben:

1. Druck (p)
- Einheit: Pascal (Pa) oder bar
- Symbol: p

2. Volumen (V)
- Einheit: Kubikmeter (m³) oder Liter (l)
- Symbol: V
- 1 l = 0,001 m³ = 1 dm³

3. Temperatur (T)
- Einheit: Kelvin (K)
- Symbol: T
- Wichtig: Temperatur in Kelvin!
- T(K) = T(°C) + 273,15

Beispiel: 20°C = 293,15 K ≈ 293 K

🎲 Aufgabenpool 7.1: Zustandsgrößen – Selbsttest [0/3]

Lade Aufgabe...

📝 Lückentext 7.2: Lade...

⏳ Lade Aufgabe vom Server...

Spezielle Gasgesetze
📘 Gesetz von Boyle-Mariotte (T = konstant)

Bei konstanter Temperatur gilt:

p · V = konstant

oder

p₁ · V₁ = p₂ · V₂

Bedeutung: Wird das Volumen kleiner, steigt der Druck (und umgekehrt).

Beispiel: Luftpumpe - beim Zusammendrücken steigt der Druck.

🎯 Aufgabe 8.1: Rechnen: Gesetz von Boyle-Mariotte
a)

Lade STACK-Frage...

b)

Lade STACK-Frage...

📘 Gesetz von Amontons (V = konstant)

Bei konstantem Volumen gilt:

p / T = konstant

oder

p₁/T₁ = p₂/T₂

Bedeutung: Wird die Temperatur höher, steigt der Druck (und umgekehrt).

Beispiel: Spraydose in der Sonne - Druck steigt, Gefahr der Explosion!

🎯 Aufgabe 8.2: Rechnen: Gesetz von Amontons
a)

Lade STACK-Frage...

b)

Lade STACK-Frage...

📘 Gesetz von Gay-Lussac (p = konstant)

Bei konstantem Druck gilt:

V / T = konstant

oder

V₁/T₁ = V₂/T₂

Bedeutung: Wird die Temperatur höher, dehnt sich das Gas aus (größeres Volumen).

Beispiel: Heißluftballon - warme Luft dehnt sich aus und hat geringere Dichte.

🎯 Aufgabe 8.3: Rechnen: Gesetz von Gay-Lussac

Lade STACK-Frage...

🎲 Aufgabenpool 8.4: Gasgesetze – Selbsttest [0/4]

Lade Aufgabe...

🎯 Aufgabe 8.5: Diagramm: Messreihen eintragen
a)

Lade STACK-Frage...

b)

Lade STACK-Frage...

c)

Lade STACK-Frage...

🎯 Aufgabe 8.6: Diagramm: Absoluten Nullpunkt extrapolieren

Lade STACK-Frage...

🎯 Aufgabe 8.7: Rechnen: Temperatur gesucht
a)

Lade STACK-Frage...

b)

Lade STACK-Frage...

Allgemeines Gasgesetz
📘 Allgemeines Gasgesetz: Alle drei Zustandsgrößen

Wenn alle drei Zustandsgrößen sich ändern können, gilt das allgemeine Gasgesetz:

(p · V) / T = konstant

oder

(p₁ · V₁) / T₁ = (p₂ · V₂) / T₂

Wichtig:
- Temperatur immer in Kelvin (K)!
- Alle Einheiten müssen konsistent sein

Spezialfälle:
- T = konstant → Gesetz von Boyle-Mariotte
- V = konstant → Gesetz von Amontons
- p = konstant → Gesetz von Gay-Lussac

💡 Beispiel: Allgemeines Gasgesetz
Aufgabe: Ein Gas hat bei 20°C, 2 bar Druck und 5 l Volumen. Es wird auf 100°C erhitzt und auf 3 bar komprimiert. Welches Volumen hat es dann?

Lösung:
1. Temperaturen in Kelvin: T₁ = 293 K, T₂ = 373 K
2. Gegeben: p₁ = 2 bar, V₁ = 5 l, p₂ = 3 bar
3. Formel umstellen: V₂ = V₁ · (p₁/p₂) · (T₂/T₁)
4. Berechnung: V₂ = 5 l · (2/3) · (373/293) = 5 · 0,667 · 1,273 = 4,24 l

Antwort: Das Gas hat dann ein Volumen von 4,24 Liter.

🎯 Aufgabe 9.1: Rechnen: Allgemeines Gasgesetz
a)

Lade STACK-Frage...

b)

Lade STACK-Frage...

📝 Lückentext 9.2: Lade...

⏳ Lade Aufgabe vom Server...

🎲 Aufgabenpool 9.3: Allgemeines Gasgesetz – Selbsttest [0/4]

Lade Aufgabe...

🎯 Aufgabe 9.4: Rechnen: Typische Fehler vermeiden

Lade STACK-Frage...

Zusammenfassung
📘 Die wichtigsten Konzepte
Teilchenmodell:
- Alle Stoffe bestehen aus kleinsten Teilchen, die sich ständig bewegen.
- Je höher die Temperatur, desto schneller die Teilchen.
- Diffusion: selbstständige Vermischung durch die Teilchenbewegung, schneller bei höherer Temperatur.

Temperatur:
- Maß für die mittlere Bewegungsenergie der Teilchen
- Absoluter Nullpunkt: 0 K = −273,15 °C, kälter geht es nicht

Aggregatzustände:
- Fest ↔ Flüssig: Schmelzen/Erstarren
- Flüssig ↔ Gasförmig: Verdampfen/Kondensieren
- Bei Phasenübergängen bleibt die Temperatur konstant.

Druck im Gas: entsteht durch die Stöße der Teilchen gegen die Wände.

📘 Die wichtigsten Formeln
Druck:
- p = F / A
- Einheit: 1 Pa = 1 N/m²

Hydraulik:
- p₁ = p₂
- F₂ = F₁ · (A₂/A₁)

Gasgesetze:
1. T = konstant: p₁ · V₁ = p₂ · V₂
2. V = konstant: p₁/T₁ = p₂/T₂
3. p = konstant: V₁/T₁ = V₂/T₂
4. Allgemein: (p₁ · V₁)/T₁ = (p₂ · V₂)/T₂

Wichtig: Temperatur immer in Kelvin! T(K) = T(°C) + 273

Kreisprozesse am Beispiel des Stirlingmotors
📘 Der Stirlingmotor

Ein Kreisprozess ist eine Folge von Zustandsänderungen eines Gases, bei der das Gas am Ende wieder im Ausgangszustand ist. Dabei wird thermische Energie in mechanische Arbeit umgewandelt.

Der Stirlingmotor ist eine einfache Wärmekraftmaschine mit vier Taktschritten:

1. Isotherme Expansion (T = konstant, heiße Seite):
- Gas wird von der Wärmequelle erhitzt
- Gas dehnt sich aus → Kolben wird nach außen gedrückt (Arbeit wird verrichtet)
- Druck sinkt, Volumen steigt

2. Isochore Abkühlung (V = konstant):
- Gas strömt vom heißen zum kalten Zylinder (durch den Regenerator)
- Volumen bleibt gleich, Druck und Temperatur sinken
- Wärme wird im Regenerator gespeichert

3. Isotherme Kompression (T = konstant, kalte Seite):
- Gas wird komprimiert (Kolben nach innen)
- Wärme wird an die Umgebung (Kältereservoir) abgegeben
- Volumen sinkt, Druck steigt

4. Isochore Erwärmung (V = konstant):
- Gas strömt zurück zur heißen Seite
- Gespeicherte Wärme aus dem Regenerator wird wieder aufgenommen
- Druck und Temperatur steigen

Besonderheit: Der Regenerator speichert Wärme zwischen den Schritten 2 und 4 – das erhöht den Wirkungsgrad erheblich.

Vorteile des Stirlingmotors:
- Funktioniert mit jeder Wärmequelle (Verbrennung, Solarenergie, Abwärme)
- Leiser Betrieb, geringe Emissionen
- Hoher theoretischer Wirkungsgrad

💡 Beispiel: Stirlingmotor im pV-Diagramm

Im pV-Diagramm durchläuft der Stirlingmotor ein geschlossenes Rechteck (idealisiert):

- Obere Kurve A→B (Expansion bei T₁, heiß): Druck sinkt, Volumen steigt
- Rechte Seite B→C (isochor): Volumen konstant, Druck sinkt (Abkühlung)
- Untere Kurve C→D (Kompression bei T₂, kalt): Druck steigt, Volumen sinkt
- Linke Seite D→A (isochor): Volumen konstant, Druck steigt (Erwärmung)

Die eingeschlossene Fläche im pV-Diagramm entspricht der geleisteten Nutzarbeit pro Umlauf: $E_{nutz} = \text{Fläche}$

📊 Zeichnung
📊 Zeichnung: Stirlingmotor: die vier Phasen an der Hebemaschine
📝 Lückentext 11.1: Lade...

⏳ Lade Aufgabe vom Server...

🎲 Aufgabenpool 11.2: Stirlingmotor – Selbsttest [0/4]

Lade Aufgabe...

Wirkungsgrad bei thermischen Prozessen
📘 Wirkungsgrad einer Wärmekraftmaschine

Keine Wärmekraftmaschine kann die gesamte zugeführte Wärme in Arbeit umwandeln – ein Teil muss immer an ein Kältereservoir abgegeben werden (2. Hauptsatz der Thermodynamik).

Definition Wirkungsgrad:

$\eta = \frac{E_{nutz}}{E_{zu}}$

- η = Wirkungsgrad (dimensionslos, zwischen 0 und 1)
- $E_{nutz}$ = genutzte Energie (J)
- $E_{zu}$ = zugeführte Energie (J)

Da $E_{nutz} = E_{zu} - E_{ab}$ gilt:

$\eta = \frac{E_{zu} - E_{ab}}{E_{zu}} = 1 - \frac{E_{ab}}{E_{zu}}$

Maximaler Wirkungsgrad (Carnot-Wirkungsgrad):

$\eta_{Carnot} = 1 - \frac{T_{kalt}}{T_{heiß}}$

(Temperaturen in Kelvin!)

Wichtig: Der Carnot-Wirkungsgrad ist die theoretische Obergrenze. Reale Maschinen haben immer $\eta < \eta_{Carnot}$.

💡 Beispiel: Wirkungsgrad berechnen
Aufgabe: Ein Wärmekraftwerk erhält $E_{zu}$ = 1000 J und gibt $E_{ab}$ = 600 J ab. Wie groß ist der Wirkungsgrad?

Lösung:
- $E_{nutz}$ = 1000 J − 600 J = 400 J
- η = 400 J / 1000 J = 0,4 = 40 %

Carnot-Vergleich: Bei $T_{heiß}$ = 600 K und $T_{kalt}$ = 300 K wäre $\eta_{Carnot}$ = 1 − 300/600 = 50 %.
Der reale Wirkungsgrad (40 %) liegt darunter – das ist typisch für reale Maschinen.

🎯 Aufgabe 12.1: Wirkungsgrad berechnen

Lade STACK-Frage...

🎯 Aufgabe 12.2: Carnot-Wirkungsgrad

Lade STACK-Frage...

🎲 Aufgabenpool 12.3: Wirkungsgrad & Kreisprozesse – Selbsttest [0/6]

Lade Aufgabe...

📝 Lückentext 12.4: Lade...

⏳ Lade Aufgabe vom Server...

Energieflussdiagramme im Wärmekraftwerk
📘 Das Wärmekraftwerk

Ein Wärmekraftwerk wandelt chemische Energie (Verbrennung von Kohle, Gas, Öl) in elektrische Energie um. Dabei werden mehrere Energieumwandlungsstufen durchlaufen.

Energiebilanz: $E_{zu} = E_{el} + E_{ab}$ | $\eta = E_{el} / E_{zu} \approx 40\,\%$

Typische Wirkungsgrade:
- Modernes Steinkohlekraftwerk: η ≈ 45 %
- Älteres Kraftwerk: η ≈ 30–35 %
- Kernkraftwerk: η ≈ 33 %

Verluste entstehen durch:
- Reibung in Turbinen und Lagern (mechanische Verluste)
- Wärmeabgabe an den Kondensator (thermodynamisch unvermeidbar)
- Elektrische Verluste im Generator und Leitungen

📊 Zeichnung
💡 Beispiel: Energiefluss berechnen
Aufgabe: Ein Kohlekraftwerk mit η = 40 % erzeugt pro Stunde 360 MJ elektrische Energie.
Wie viel Wärme wird zugeführt, wie viel abgegeben?

Lösung:
- $\eta = E_{el} / E_{zu}$ → $E_{zu} = E_{el} / \eta$ = 360 MJ / 0,4 = 900 MJ
- $E_{ab} = E_{zu} - E_{el}$ = 900 MJ − 360 MJ = 540 MJ

Interpretation: 60 % der Energie werden als Abwärme an die Umgebung abgegeben – das ist thermodynamisch unvermeidlich.

🎲 Aufgabenpool 13.1: Wärmekraftwerk – Selbsttest [0/2]

Lade Aufgabe...

📝 Lückentext 13.2: Lade...

⏳ Lade Aufgabe vom Server...

Kraft-Wärme-Kopplung
📘 Prinzip der Kraft-Wärme-Kopplung (KWK)

Bei der Kraft-Wärme-Kopplung (KWK) wird die unvermeidbare Abwärme eines Wärmekraftprozesses nicht einfach an die Umgebung abgegeben, sondern sinnvoll genutzt – z. B. für die Gebäudeheizung oder Prozesswärme in der Industrie.

Vergleich: Konventionelles Kraftwerk vs. KWK

 Konventionelles KWKWK
Brennstoffeinsatz100 %100 %
Strom~40 %~35 %
Nutzwärme0 %~50 %
Abwärme (Verlust)~60 %~15 %
Gesamtnutzungsgrad~40 %~85 %

Gesamtnutzungsgrad: $\eta_{ges} = (E_{el} + E_{nutz}) / E_{zu} \approx 85\,\%$

Anwendungen: Blockheizkraftwerke (BHKW) in Wohnhäusern, Industriebetrieben, Krankenhäusern.

📊 Zeichnung
📝 Lückentext 14.1: Lade...

⏳ Lade Aufgabe vom Server...

☑️ Aufgabe 14.2: 10-b-Gas-06-KWK-Vorteil
Was ist der Hauptvorteil der Kraft-Wärme-Kopplung gegenüber einem konventionellen Kraftwerk?
Energieflussdiagramme bei Solaranlagen und Windenergieanlagen
📘 Solaranlagen

Es gibt zwei grundlegende Typen von Solaranlagen:

1. Photovoltaikanlage (PV): Sonnenlicht → Strom (photoelektrischer Effekt), η ≈ 15–22 %, keine beweglichen Teile, CO₂-frei im Betrieb

2. Solarthermieanlage: Sonnenwärme → Nutzwärme (Warmwasser, Heizung), η ≈ 50–70 %

📊 Zeichnung: Energiefluss: Photovoltaikanlage
📊 Zeichnung: Energiefluss: Solarthermieanlage
📘 Windenergieanlagen

Eine Windenergieanlage (WKA) wandelt kinetische Windenergie in Strom um.

Betz'sches Gesetz — Herleitung:

Der Wind wird durch die Rotorblätter abgebremst, aber nicht vollständig gestoppt (sonst würde keine neue Luft nachströmen). Albert Betz zeigte 1919, dass das Optimum genau dann erreicht wird, wenn der Wind auf 1/3 seiner ursprünglichen Geschwindigkeit $v_0$ abgebremst wird.

Die entnehmbare Leistung hängt von der kinetischen Energie der Luftmasse ab:

$P_{Wind} = \frac{1}{2} \dot{m} v_0^2$

Die tatsächlich entnehmbare Leistung beträgt maximal:

$P_{max} = \frac{16}{27} \cdot \frac{1}{2} \dot{m} v_0^2$

Daraus folgt der Betz-Leistungsbeiwert:

$c_P^{max} = \frac{16}{27} \approx 0{,}593 = 59{,}3\,\%$

Das bedeutet: Selbst eine ideale Windturbine kann höchstens 59,3 % der kinetischen Windenergie in mechanische Energie umwandeln — unabhängig von der Bauart.

Reale WKA: η ≈ 40–50 % (Verluste durch Reibung, Wirbelbildung, Generator und Getriebe).

📊 Zeichnung: Energiefluss: Windenergieanlage
📘 Erneuerbare Energiequellen im Vergleich mit KWK
AnlagePrimärenergieTypischer Wirkungsgrad
PhotovoltaikSonnenstrahlung15–22 %
SolarthermieSonnenstrahlung50–70 %
WindkraftKinetische Energie40–50 %
KWK (Erdgas)Chemische Energie80–90 %
💡 Beispiel: Vergleich PV und Windkraft
Aufgabe: Eine PV-Anlage erhält pro Tag $E_{ein}$ = 20 kWh Sonnenstrahlung (η = 18 %). Eine Windkraftanlage erhält $E_{kin}$ = 50 kWh kinetische Windenergie (η = 45 %). Welche Anlage liefert mehr Strom?

PV: $E_{el}$ = 0,18 · 20 kWh = 3,6 kWh

Wind: $E_{el}$ = 0,45 · 50 kWh = 22,5 kWh

Ergebnis: Die Windkraftanlage liefert an diesem Tag deutlich mehr Strom – sie hat hier nicht nur den höheren Wirkungsgrad, sondern auch die viel größere eingesetzte Primärenergie.

🎲 Aufgabenpool 15.1: Erneuerbare Energien – Selbsttest [0/2]

Lade Aufgabe...

📱 QR-Code zum Teilen

© 2020-2026 Björn Gerß · Impressum · Kontakt · Lehrermodus

Gefördert durch den SOZIOVATION Fonds für sozial-ökologische Innovationen

Inhalte teilweise KI-gestützt erstellt und redaktionell geprüft · mehr dazu
