Wellen
Abschnitt 1 Was ist eine Welle?
Was ist eine Welle? – Grundgrößen und Wellengleichung
Eine Welle ist die räumliche Ausbreitung einer Störung (Schwingung). Dabei wird Energie transportiert, aber keine Materie.
Grundgrößen:
- Wellenlänge λ = Abstand zwischen zwei aufeinanderfolgenden gleichen Schwingungszuständen (z.B. Maximum zu Maximum) in Meter (m)
- Ausbreitungsgeschwindigkeit c = Geschwindigkeit der Wellenfront in m/s
- Frequenz f = Anzahl der Schwingungen pro Sekunde in Hertz (Hz)
- Amplitude A = maximale Auslenkung in Meter (m)
Grundgleichung der Wellenlehre:
c = λ · f
oder äquivalent: c = λ / T
Interpretation: In einer Periodendauer T breitet sich die Welle um genau eine Wellenlänge λ aus.
Beispiel: Wellengeschwindigkeit
Lösung:
- Gegeben: f = 440 Hz, λ = 0,773 m
- Formel: c = λ · f
- Berechnung: c = 0,773 · 440 = 340,1 m/s
Antwort: Die Schallgeschwindigkeit beträgt etwa 340 m/s.
Beispiel: Wellenlänge berechnen
Lösung:
- Gegeben: f = 100 MHz = 10⁸ Hz, c = 3·10⁸ m/s
- Formel: λ = c / f
- Berechnung: λ = 3·10⁸ / 10⁸ = 3 m
Antwort: Die Wellenlänge beträgt 3 Meter.
Aufgabenpool 1.1: Wellengrundlagen - Lückentext [0/2]
Lade Aufgabe...
Aufgabe 1.2: Wellengleichung: c aus λ und f
Lade STACK-Frage...
Aufgabe 1.3: Periodendauer und Wellenlänge berechnen
Lade STACK-Frage...
Aufgabenpool 1.4: Wellengrundlagen – Selbsttest MC [0/4]
Lade Aufgabe...
Abschnitt 2 Longitudinale und transversale Wellen
Transversale Wellen
Bei einer transversalen Welle schwingt das Medium senkrecht zur Ausbreitungsrichtung:
Beispiele:
- Seilwelle (Seil wird von oben nach unten bewegt, Welle läuft nach rechts)
- Wasserwellen (näherungsweise)
- Elektromagnetische Wellen (Licht)
Wichtige Eigenschaft: Transversale Wellen sind polarisierbar - die Schwingungsebene kann eingeschränkt werden.
Seilwelle: Wie schnell eine Welle über ein gespanntes Seil läuft, hängt von der Zugkraft F und von der Massenbelegung μ ab (Masse pro Länge, in kg/m): c = √(F / μ). Ein straffer gespanntes oder leichteres Seil leitet die Welle schneller.
Longitudinale Wellen
Bei einer longitudinalen Welle schwingt das Medium parallel zur Ausbreitungsrichtung:
Beispiele:
- Schallwellen (Luftmoleküle schwingen in Ausbreitungsrichtung)
- Druckwellen
- Erdbebenwellen (P-Wellen)
Darstellung: Bereiche hoher Dichte (Verdichtungen) und niedriger Dichte (Verdünnungen) wechseln sich ab.
Vergleich:
| Eigenschaft | Transversal | Longitudinal |
|---|---|---|
| Schwingungsrichtung | senkrecht | parallel |
| Polarisierbar? | Ja | Nein |
| Beispiel | Seilwelle, Licht | Schall |
| Ausbreitung in | Festkörpern, Vakuum (EM) | Gasen, Flüssigkeiten, Festkörpern |
Lückentext 2.1: Lade...
⏳ Lade Aufgabe vom Server...
Aufgabenpool 2.2: Wellenarten – Selbsttest MC [0/3]
Lade Aufgabe...
Aufgabe 2.3: Schallgeschwindigkeit in Luft
Lade STACK-Frage...
Aufgabe 2.4: Wellengeschwindigkeit auf einem Seil
Lade STACK-Frage...
Abschnitt 3 Polarisation
Polarisation: Schwingungsrichtung und Gesetz von Malus
Unpolarisiertes Licht schwingt in allen Richtungen senkrecht zur Ausbreitungsrichtung.
Linear polarisiertes Licht schwingt nur in einer Ebene.
Erzeugung polarisierten Lichts:
1. Polarisationsfilter: Lässt nur eine Schwingungsrichtung durch
2. Reflexion: Bei Reflexion unter dem Brewster-Winkel
3. Streuung: Himmelsblau ist teilweise polarisiert
Nachweis: Ob eine Welle polarisierbar ist, prüft man mit zwei Polarisationsfiltern hintereinander. Dreht man den zweiten Filter, wird das Licht dahinter dunkler, bis es bei 90° fast ganz verschwindet – Licht ist also eine Transversalwelle. Bei Schall gelingt das nicht: Longitudinalwellen sind nicht polarisierbar.
Gesetz von Malus (eA):
Fällt polarisiertes Licht auf einen zweiten Polarisator (Analysator) unter dem Winkel α, gilt:
I = I₀ · cos²(α)
- Bei α = 0°: I = I₀ (volle Durchlässigkeit)
- Bei α = 90°: I = 0 (kein Licht kommt durch)
Warum cos²? Die Intensität einer Welle ist proportional zum Quadrat ihrer Amplitude (bzw. zum Quadrat der Zeigerlänge). Der Analysator lässt nur den Anteil der Schwingung durch, der in seiner Durchlassrichtung liegt – die Amplitude wird zu  · cos(α). Quadriert ergibt das I = I₀ · cos²(α).
Anwendungen:
- Polarisationsbrillen (Blendschutz)
- 3D-Kino (verschiedene Polarisationsrichtungen für linkes und rechtes Auge)
- LCD-Bildschirme
Aufgabenpool 3.1: Polarisation - Lückentext [0/2]
Lade Aufgabe...
Aufgabe 3.2: Malus-Gesetz: Intensität berechnen (eA)
Lade STACK-Frage...
Aufgabe 3.3: Malus-Gesetz: Winkel bestimmen (eA)
Lade STACK-Frage...
Aufgabenpool 3.4: Polarisation – Selbsttest MC [0/4]
Lade Aufgabe...
Abschnitt 4 Reflexion von Wellen
Reflexion an festem und losem Ende
Wellen werden reflektiert, wenn sie auf ein Hindernis oder eine Grenzfläche treffen:
Reflexion am festen Ende:
- Die Welle wird reflektiert und invertiert (Phasensprung um 180°)
- Ein Wellenberg wird als Wellental reflektiert
Reflexion am losen Ende:
- Die Welle wird reflektiert, aber nicht invertiert (kein Phasensprung)
- Ein Wellenberg bleibt ein Wellenberg
Reflexionsgesetz:
Einfallswinkel = Ausfallswinkel (α = β)
Dies gilt für alle Wellenarten (Licht, Schall, Wasserwellen).
Lückentext 4.1: Lade...
⏳ Lade Aufgabe vom Server...
Aufgabenpool 4.2: Reflexion – Selbsttest MC [0/3]
Lade Aufgabe...
Aufgabe 4.3: Echo: Entfernung berechnen
Lade STACK-Frage...
Abschnitt 5 Stehende Wellen
Stehende Wellen: Knoten, Bäuche und Resonanz
Eine stehende Welle entsteht durch Überlagerung einer hinlaufenden und einer reflektierten Welle gleicher Frequenz und Amplitude:
Eigenschaften:
- Es gibt feste Punkte, die nie schwingen: Knoten
- Dazwischen schwingen Punkte mit maximaler Amplitude: Bäuche
- Abstand zwischen zwei Knoten: λ/2
Resonanzbedingungen (festes Ende beidseitig):
L = n · λ/2 (n = 1, 2, 3, ...)
- n = 1: Grundschwingung (1. Harmonische)
- n = 2: 1. Oberschwingung (2. Harmonische)
- n = 3: 2. Oberschwingung (3. Harmonische)
Die zugehörigen Frequenzen sind: fn = n · f₁ = n · c / (2L)
Ein Ende fest, ein Ende lose (z. B. einseitig geschlossene Pfeife): Am geschlossenen Ende liegt ein Knoten, am offenen ein Bauch. Dann passt in die Länge ein ungerades Vielfaches von λ/4: L = (2n − 1) · λ/4, also fn = (2n − 1) · c / (4L). Die Grundschwingung hat λ = 4L.
Beispiele:
- Gitarrensaite (festes Ende beidseitig)
- Orgelpfeife (offenes und geschlossenes Ende)
- Mikrowellenherd (stehende elektromagnetische Wellen)
Beispiel: Stehende Welle auf einer Saite
Lösung:
- Gegeben: L = 0,65 m, c = 260 m/s
- Grundschwingung: L = λ/2, also λ = 2L = 1,3 m
- Formel: f = c / λ
- Berechnung: f = 260 / 1,3 = 200 Hz
Antwort: Die Grundfrequenz beträgt 200 Hz.
Aufgabenpool 5.1: Stehende Wellen - Lückentexte [0/3]
Lade Aufgabe...
Aufgabenpool 5.2: Stehende Wellen – Selbsttest MC [0/3]
Lade Aufgabe...

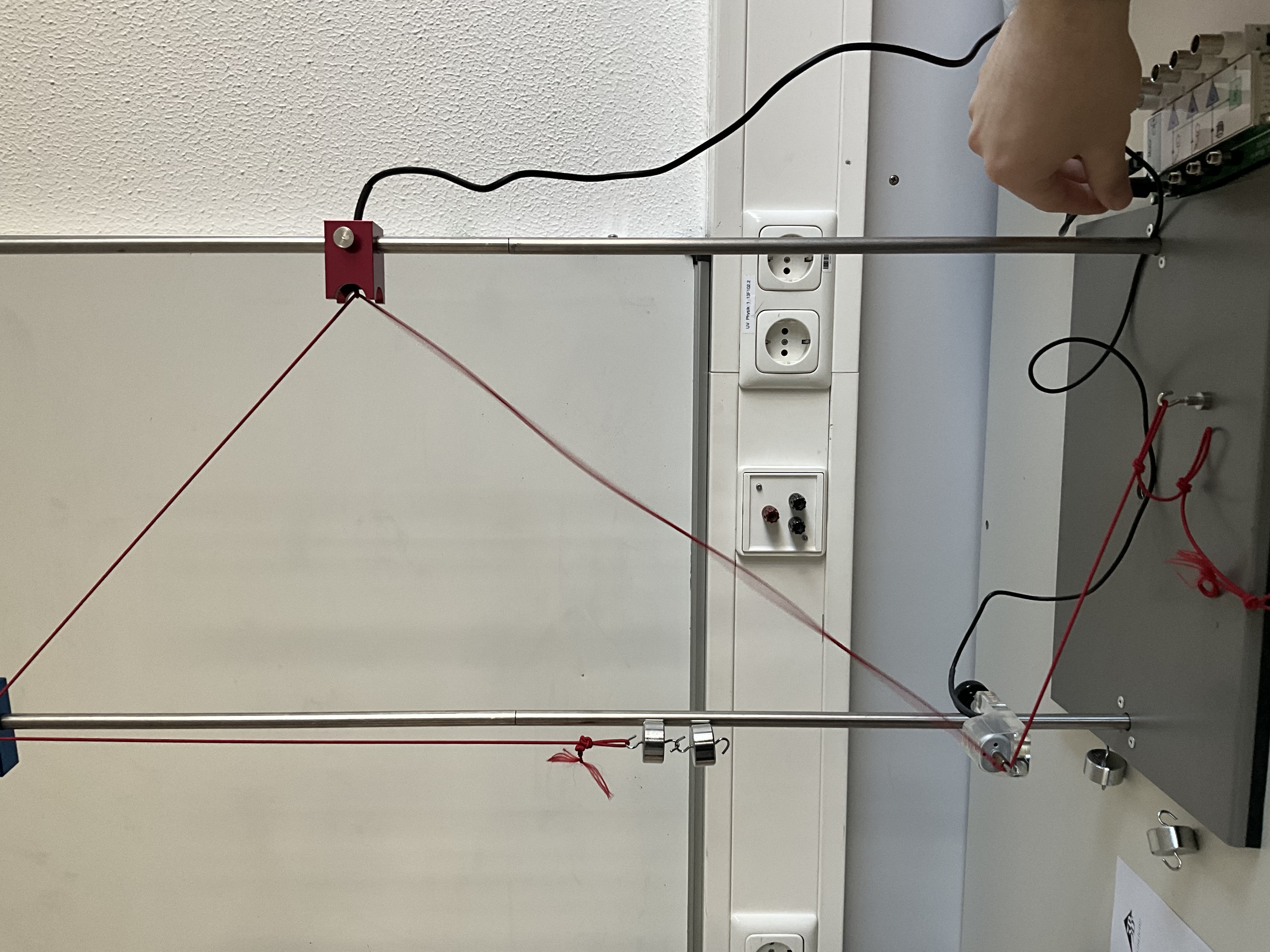

Experiment: Stehende Wellen auf einer Saite Klasse: 11–12 | Dauer: 25 min | Schwierigkeit: mittel
Material
- Melde'scher Apparat (Schiene, Vibrationsgenerator, Umlenkrolle)
- Rote Schnur (ca. 1,5 m)
- Hängegewichte (50–200 g)
- Netzgerät (regelbare Frequenz)
Aufbau

Durchführung
1. Spanne die Schnur über die Schiene; hänge ein Gewicht an das freie Ende.
2. Schließe den Vibrationsgenerator an das Netzgerät an.
3. Erhöhe die Frequenz langsam, bis die erste stehende Welle (ein Bauch) sichtbar ist. Notiere die Frequenz f1.
4. Erhöhe weiter und notiere f2, f3 (zwei, drei Bäuche).
Auswertung
- Bestimme die Wellenlänge λ aus der Schnurlänge und der Anzahl der Bäuche.
- Berechne die Ausbreitungsgeschwindigkeit c = λ · f.
- Wie ändert sich f1, wenn du das Gewicht verdoppelst? Erkläre das mit der Formel c = √(F/μ).

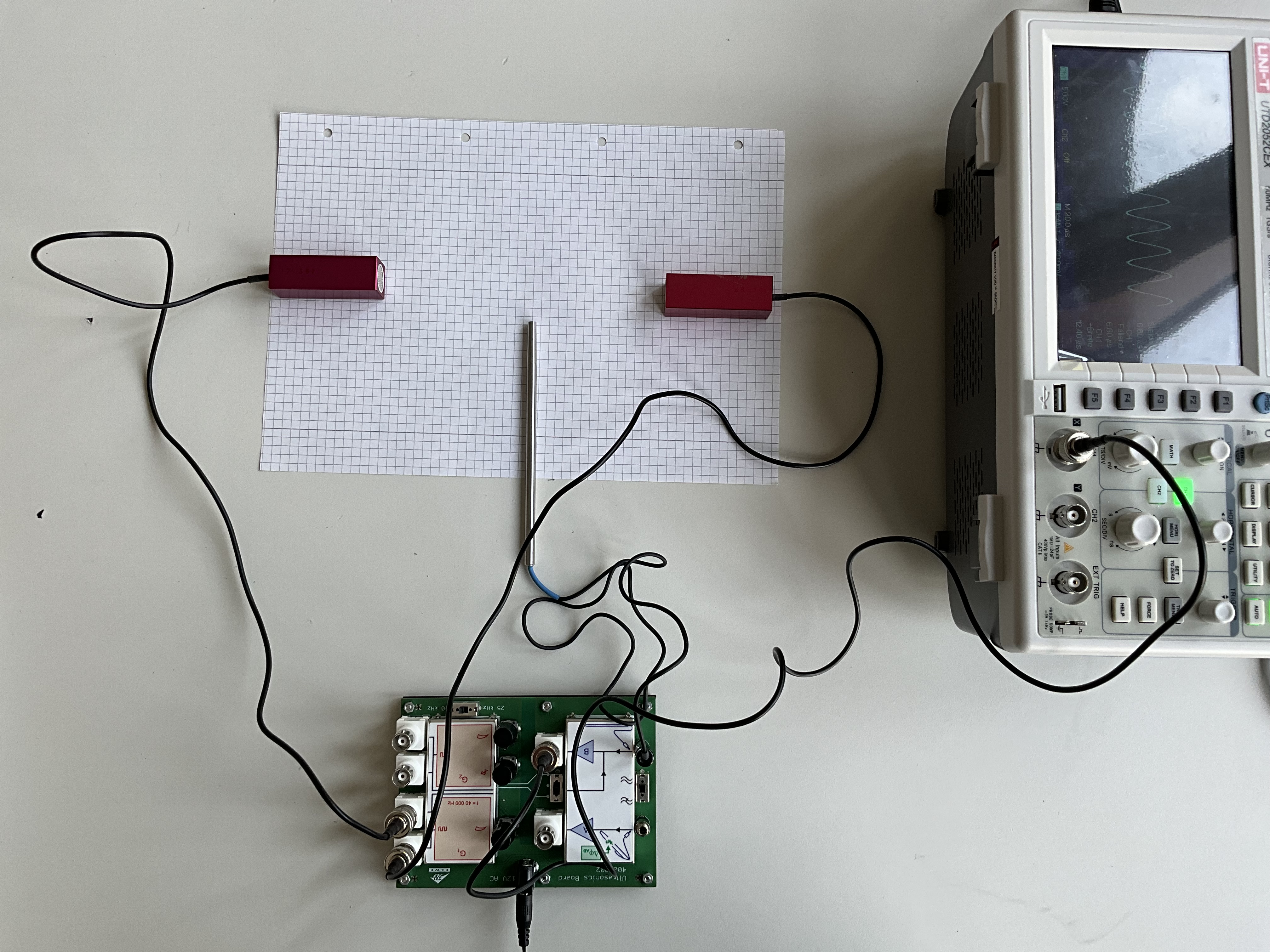

Experiment: Stehende Ultraschallwelle vermessen Klasse: 11–12 | Dauer: 30 min | Schwierigkeit: schwer
Material
- Zwei Ultraschall-Sender
- Kleiner Ultraschall-Empfänger (Sensor) auf Millimeterpapier verschiebbar
- Digitales Oszilloskop (1-Kanal am Sensor)
- Lineal
Aufbau

Die beiden Sender stehen sich gegenüber und erzeugen gemeinsam eine stehende Welle. Der Sensor wird zwischen ihnen entlanggeschoben.
Durchführung
1. Richte beide Sender mit Abstand L ≈ 20 cm aufeinander aus.
2. Schließe den Sensor an Kanal 1 des Oszilloskops an.
3. Schiebe den Sensor langsam von einem Sender zum anderen.
4. Markiere alle Positionen, an denen die Amplitude auf dem Oszilloskop minimal (Knoten) bzw. maximal (Bauch) ist.
Auswertung
- Miss den Abstand Δx zwischen zwei benachbarten Knoten.
- Berechne die Wellenlänge: λ = 2 · Δx.
- Berechne die Schallgeschwindigkeit: c = λ · f (mit f = 40 kHz).
- Vergleiche mit dem Literaturwert c = 340 m/s. Womit könnten Abweichungen zusammenhängen?
Aufgabe 5.3: Stehende Welle: Seillänge bestimmen
Lade STACK-Frage...
Aufgabe 5.4: Saite: Eigenfrequenz berechnen
Lade STACK-Frage...
Aufgabe 5.5: Pfeife einseitig offen: Grundfrequenz
Lade STACK-Frage...
Abschnitt 6 Elementarwellen
Huygens'sches Prinzip und Superpositionsprinzip
Das Huygens'sche Prinzip beschreibt, wie Wellen sich ausbreiten: Jeder Punkt einer Wellenfront ist Ausgangspunkt einer neuen kugelförmigen Elementarwelle. Die neue Wellenfront ergibt sich als Einhüllende aller Elementarwellen.
Das Superpositionsprinzip (Überlagerungsprinzip) besagt: Treffen mehrere Wellen gleichzeitig auf denselben Punkt, so ist die resultierende Auslenkung gleich der Summe der einzelnen Auslenkungen.
Dieses Prinzip erklärt:
- Beugung: Wellen breiten sich auch hinter Hindernissen aus (Elementarwellen um die Kante)
- Interferenz: Wo Elementarwellen verschiedener Quellen zusammentreffen, überlagern sie sich (Superpositionsprinzip)
- Reflexion und Brechung: Änderung der Ausbreitungsrichtung an Grenzflächen
Brechung: Läuft eine Welle schräg in ein Medium, in dem sie langsamer ist, kommen die Elementarwellen dort weniger weit voran – die Wellenfront knickt zum Lot hin ab. Aus der Konstruktion folgt das Brechungsgesetz:
sin(α) / sin(β) = c₁ / c₂
- α = Einfallswinkel, β = Brechungswinkel (jeweils zum Lot)
- c₁, c₂ = Ausbreitungsgeschwindigkeiten in Medium 1 und 2
Die Frequenz bleibt beim Übergang gleich, die Wellenlänge ändert sich mit c (λ = c/f).
Zeichnung: Reflexion einer Welle mit Elementarwellen (Huygens)
Zeichnung: Brechung einer Welle mit Elementarwellen (Huygens)
Lückentext 6.1: Lade...
⏳ Lade Aufgabe vom Server...
Aufgabenpool 6.2: Elementarwellen – Selbsttest MC [0/3]
Lade Aufgabe...

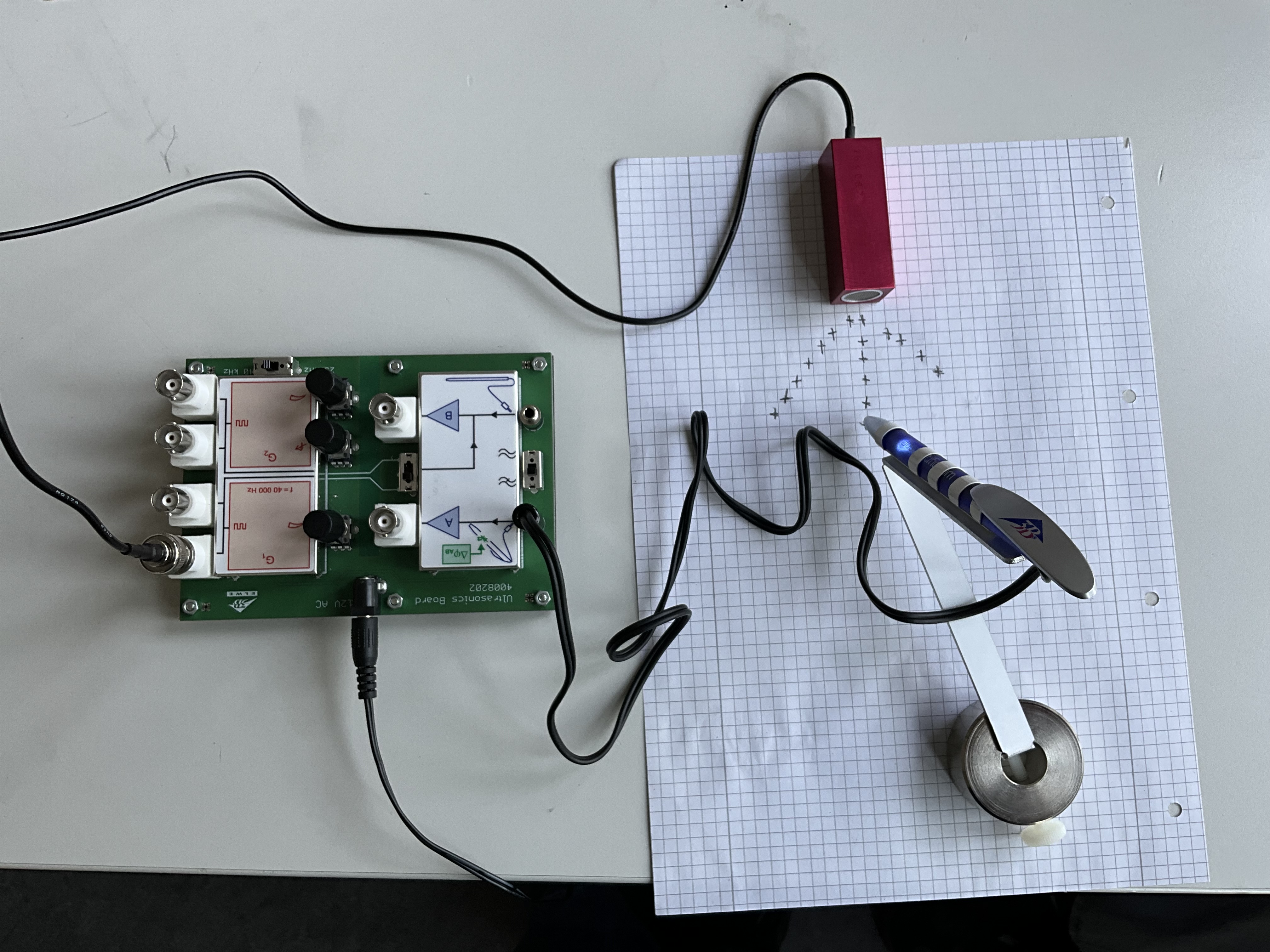

Experiment: Ultraschall-Interferenzmuster abtasten Klasse: 11–12 | Dauer: 30 min | Schwierigkeit: mittel
Material
- Ultrasonics Board (40 kHz) mit Sender
- Empfänger-Sensor mit LED-Anzeige
- Millimeterpapier (A4)
- Lineal
Aufbau

Durchführung
1. Lege das Millimeterpapier auf den Tisch; positioniere den Sender am oberen Rand.
2. Fahre mit dem Empfänger-Sensor zeilenweise über das Papier (ca. 1 cm Abstand pro Zeile).
3. Markiere alle Punkte, an denen die LED hell leuchtet (Maxima).
Auswertung
- Trage die markierten Maxima in eine Skizze ein. Welches Muster entsteht?
- Miss den Abstand Δy zwischen benachbarten Maxima im Abstand D vom Sender.
- Vergleiche das Muster mit dem Huygens'schen Prinzip: Wie erklärt es die Entstehung der Maxima?
Aufgabe 6.3: Brechungsgesetz: Brechungswinkel berechnen
Lade STACK-Frage...
Abschnitt 7 Interferenz
Überlagerung von Wellen
Konstruktive Interferenz:
Treffen zwei Wellenberge aufeinander, verstärken sie sich:
- Gangunterschied: Δs = k · λ (k = 0, 1, 2, ...)
- Ergebnis: maximale Amplitude (Ages = A₁ + A₂)
Destruktive Interferenz:
Treffen ein Wellenberg und ein Wellental aufeinander, löschen sie sich aus:
- Gangunterschied: Δs = (k + ½) · λ (k = 0, 1, 2, ...)
- Ergebnis: Amplitude null (bei gleichen Amplituden)
Der Gangunterschied Δs ist der Unterschied der Wege, die zwei Wellen von ihren Quellen bis zum Beobachtungspunkt zurücklegen.
Kohärenz: Ein dauerhaftes Interferenzmuster entsteht nur, wenn die Quellen kohärent sind: Sie schwingen mit derselben Frequenz und in einer festen Phasenbeziehung – im einfachsten Fall im Gleichtakt. Zwei Lautsprecher am selben Tongenerator sind kohärent, ebenso zwei Spalte, die von derselben Welle getroffen werden. Zwei unabhängige Lampen sind es nicht; ihr Muster würde ständig wechseln.
Lückentext 7.1: Lade...
⏳ Lade Aufgabe vom Server...
Aufgabenpool 7.2: Interferenz – Selbsttest MC [0/3]
Lade Aufgabe...
Aufgabe 7.3: Gangunterschied und Wellenlänge
Lade STACK-Frage...
Aufgabe 7.4: Zwei Quellen: Abstand bei konstruktiver Interferenz
Lade STACK-Frage...
Abschnitt 8 Doppelspalt
Youngs Doppelspaltexperiment
Beim Doppelspaltexperiment trifft eine Welle (z.B. Licht) auf zwei enge Spalte. Hinter dem Doppelspalt überlagern sich die Teilwellen und erzeugen ein Interferenzmuster:
Maxima (helle Streifen / konstruktive Interferenz):
sin(αk) = k · λ / d
Minima (dunkle Streifen / destruktive Interferenz):
sin(αk) = (k + ½) · λ / d
- k = Ordnung (0, 1, 2, ...)
- λ = Wellenlänge
- d = Spaltabstand
- αk = Beugungswinkel
Für kleine Winkel (Kleinwinkelnäherung):
xk = k · λ · L / d
- xk = Abstand des k-ten Maximums von der Mitte
- L = Abstand Doppelspalt - Schirm
Bedeutung: Der Doppelspaltversuch beweist die Wellennatur des Lichts (und später auch die Wellennatur von Teilchen!).
Zeichnung: Doppelspalt: Elementarwellen (interaktiv)
Zeichnung: Doppelspalt: Herleitung d·sin α = k·λ (interaktiv)
Beispiel: Doppelspalt
Lösung:
- Gegeben: λ = 633 nm = 633·10⁻⁹ m, d = 0,1 mm = 10⁻⁴ m, L = 2 m
- Formel: x₁ = 1 · λ · L / d
- Berechnung: x₁ = 633·10⁻⁹ · 2 / 10⁻⁴ = 1266·10⁻⁹ / 10⁻⁴ = 0,01266 m ≈ 1,27 cm
Antwort: Das 1. Maximum liegt etwa 1,3 cm neben dem zentralen Maximum.
Aufgabenpool 8.1: Doppelspalt - Lückentext und Formeln [0/3]
Lade Aufgabe...
Aufgabenpool 8.2: Doppelspalt – Selbsttest MC [0/3]
Lade Aufgabe...
Aufgabe 8.3: Doppelspalt: Spaltabstand bestimmen
Lade STACK-Frage...
Aufgabe 8.4: Doppelspalt: Wellenlänge bestimmen
Lade STACK-Frage...
Abschnitt 9 Beugungsgitter
Beugungsgitter: Gitterkonstante und Schärfe der Maxima
Ein Beugungsgitter besteht aus vielen parallelen Spalten mit gleichem Abstand g (Gitterkonstante):
Maximabedingung (gleich wie beim Doppelspalt):
sin(αk) = k · λ / g
- g = Gitterkonstante (Abstand zwischen zwei Spalten)
- Oft angegeben als Strichzahl: z.B. 600 Linien/mm → g = 1/600 mm
Vorteile gegenüber dem Doppelspalt:
- Maxima sind viel schärfer (schmaler)
- Maxima sind heller (mehr Licht kommt durch)
- Genauere Wellenlängenbestimmung
Anwendung: Spektroskopie
Weißes Licht wird in seine Farben zerlegt (jede Wellenlänge hat einen anderen Beugungswinkel): Hinter dem Gitter erscheint in jeder Ordnung ein Spektrum von Violett (innen, kleinster Winkel) bis Rot (außen). So kann man z.B. die Zusammensetzung von Sternenlicht analysieren.
Wellenlänge messen – zwei Verfahren:
- Objektiv: Das Licht fällt durch das Gitter auf einen Schirm im Abstand L. Man misst den Abstand xk des k-ten Maximums von der Mitte, bestimmt α über tan(α) = xk / L und berechnet λ = g · sin(α) / k.
- Subjektiv (eA): Man blickt durch das Gitter direkt auf die Lichtquelle (z. B. einen beleuchteten Spalt). Das Auge sieht die Maxima scheinbar neben der Quelle auf einem Maßstab; aus der abgelesenen Position und dem Abstand zum Maßstab folgt α wie oben. Die Augenlinse bildet die Maxima dabei auf der Netzhaut ab.
Zeichnung: Beugungsgitter: Wegunterschied je Spaltpaar (interaktiv)
Zeichnung: Beugungsgitter: Intensitätsmuster (interaktiv)
Beispiel: Gitter
Lösung:
- Gegeben: 500 Linien/mm → g = 1/500 mm = 2·10⁻⁶ m, λ = 550·10⁻⁹ m, k = 1
- Formel: sin(α) = k · λ / g
- Berechnung: sin(α) = 1 · 550·10⁻⁹ / (2·10⁻⁶) = 0,275
- α = arcsin(0,275) = 15,96°
Antwort: Das Maximum 1. Ordnung erscheint unter einem Winkel von etwa 16°.
Aufgabenpool 9.1: Beugungsgitter - Lückentext [0/2]
Lade Aufgabe...
Aufgabenpool 9.2: Beugungsgitter – Selbsttest MC [0/3]
Lade Aufgabe...
Aufgabe 9.3: Gitter: Gitterkonstante aus k-tem Maximum
Lade STACK-Frage...
Aufgabe 9.4: Gitter: Höchste beobachtbare Ordnung
Lade STACK-Frage...
Abschnitt 10 Michelson-Interferometer
Aufbau und Prinzip
Das Michelson-Interferometer nutzt Interferenz zur Präzisionsmessung von Längen und Wellenlängen:
Aufbau:
1. Lichtquelle (z.B. Laser)
2. Strahlteiler (halbdurchlässiger Spiegel): Teilt den Strahl in zwei Teilstrahlen
3. Spiegel 1 (fest): Reflektiert Teilstrahl 1 zurück
4. Spiegel 2 (verschiebbar): Reflektiert Teilstrahl 2 zurück
5. Detektor/Schirm: Hier überlagern sich beide Teilstrahlen
Funktionsweise:
- Beide Teilstrahlen legen unterschiedliche Wege zurück
- Der Wegunterschied bestimmt, ob konstruktive oder destruktive Interferenz auftritt
- Verschiebt man Spiegel 2 um Δd, ändert sich der Wegunterschied um 2·Δd
Wechsel und doppelter Wechsel:
- Ein Wechsel ist der Übergang von hell nach dunkel (oder von dunkel nach hell). Dafür muss sich der Wegunterschied um λ/2 ändern – der Spiegel wird also um λ/4 verschoben.
- Ein doppelter Wechsel geht von hell über dunkel wieder zu hell. Der Wegunterschied ändert sich um λ, der Spiegel wird um λ/2 verschoben.
Zählt man N doppelte Wechsel, gilt für die Spiegelverschiebung: Δd = N · λ / 2
Anwendung: Weil sich schon eine Verschiebung um λ/4 (bei rotem Laserlicht etwa 0,16 µm) als Wechsel zeigt, weist das Interferometer kleinste Längenänderungen nach – etwa die Wärmeausdehnung eines Metallstabs, die Verformung von Bauteilen oder, in kilometerlangen Anlagen, Gravitationswellen.
Historische Bedeutung:
Das Michelson-Morley-Experiment (1887) sollte die Geschwindigkeit der Erde relativ zum „Äther“ messen. Das Ergebnis war negativ – eine Bewegung relativ zu einem Äther ließ sich nicht nachweisen. Dies ebnete den Weg für Einsteins Spezielle Relativitätstheorie.
Zeichnung: Michelson-Interferometer (interaktiv)
Experiment: Michelson-Interferometer mit Ultraschall Klasse: Sek II | Dauer: 45 min | Schwierigkeit: mittel

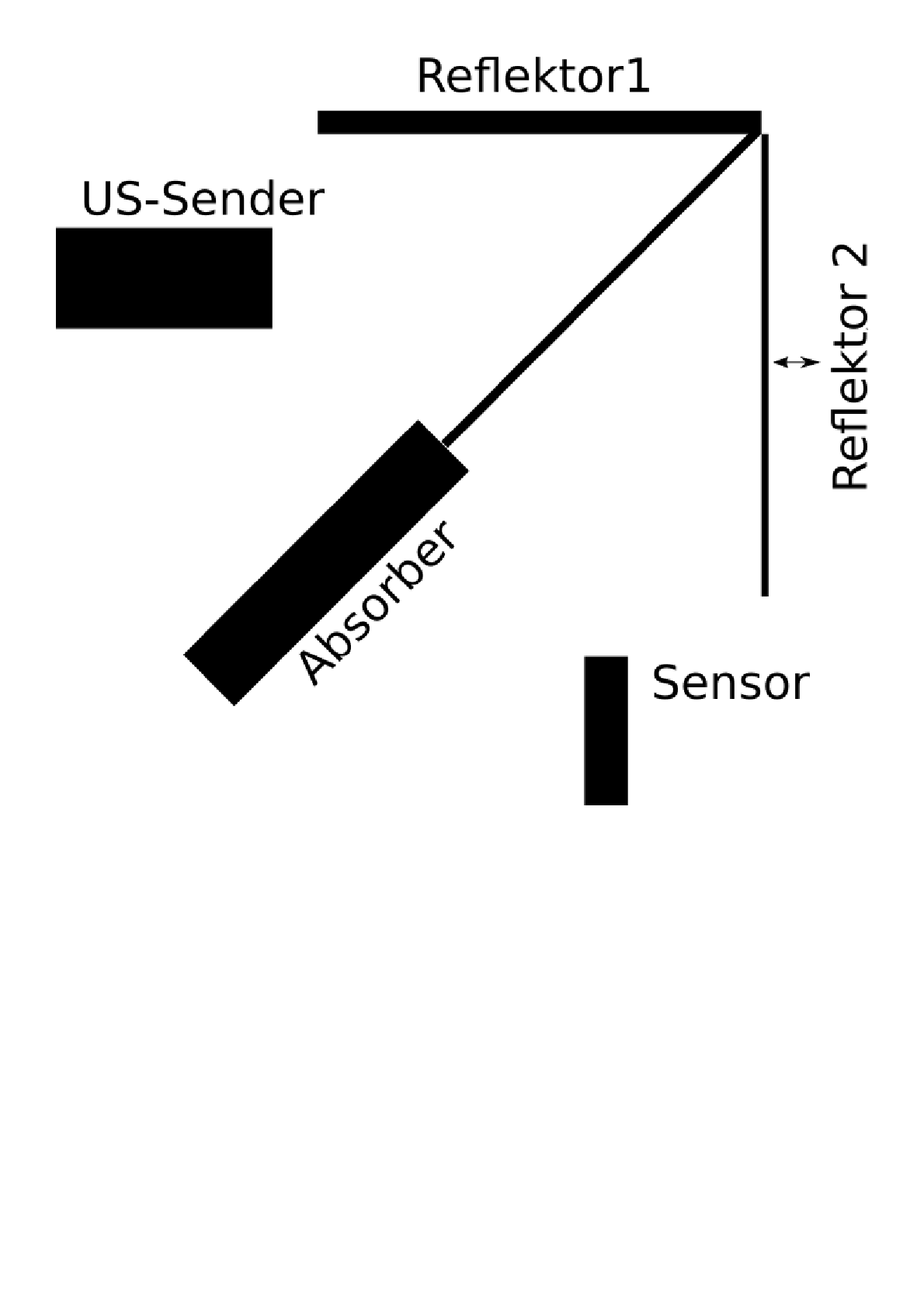

📥 Aufbau-Unterlage: michelson-unterlage.png (Bild zum Ausdrucken)
Material
- Platine mit Ultraschall-Sender und Schalter (entkoppelt / mittig / 40 kHz)
- Metall-Ultraschallsensor
- Zwei Reflektoren (Reflektor 1 fest, Reflektor 2 verschiebbar)
- Strahlteiler/Halbspiegel und Absorber
- Funktionsgenerator (Ausgang G2)
- Oszilloskop (Eingang A)
- Aufbau-Unterlage „Michelson“ (siehe Bild oben)
- Lineal / Messschieber zur Positionsbestimmung des Reflektors
Aufgabe
Bestimme mit einem Michelson-Interferometer für Ultraschall (40 kHz) die Wellenlänge λ und vergleiche das Ergebnis mit dem aus Schallgeschwindigkeit und Frequenz berechneten Wert.
Durchführung
1. Baue das Michelson-Interferometer auf der Unterlage „Michelson“ auf.
2. Stelle die Schalter der Platine auf „entkoppelt“, „mittig“ und „40 kHz“.
3. Schließe den Metall-Ultraschallsensor und das Oszilloskop an Eingang A an.
4. Schließe den Sender an Ausgang G2 an.
5. Stelle die Frequenz auf den maximalen, die Amplitude auf einen mittleren Wert ein.
6. Schiebe den Reflektor langsam und beobachte dabei das Ausgangssignal.
7. Wichtig: Stelle den Reflektor so auf, dass die Amplitude des Ausgangssignals minimal ist. Markiere die Position des Reflektors. Verschiebe den Reflektor bis zum nächsten Minimum und markiere auch diese Position.
Auswertung
- Bestimme den verschobenen Abstand aus Schritt 7 und berechne hieraus die Wellenlänge λ. (Tipp: Von einem Minimum zum nächsten – ein doppelter Wechsel – verschiebt sich der Reflektor um λ/2.)
- Bestimme die Wellenlänge aus der Schallgeschwindigkeit (Formelsammlung) und der Frequenz f = 40 kHz.
- Erkläre, wie Längenänderungen mit einem Michelson-Interferometer bestimmt werden können.
- Vergleiche die beiden Wellenlängen-Ergebnisse und diskutiere mögliche Abweichungen.
Erwartetes Ergebnis
Mit cSchall ≈ 343 m/s und f = 40 kHz ergibt sich rechnerisch λ = c/f ≈ 8,6 mm. Der gemessene Abstand zweier benachbarter Minima beträgt also rund 4,3 mm (λ/2). Abweichungen entstehen durch ungenaue Positionsmarkierung, Temperaturabhängigkeit der Schallgeschwindigkeit und Justierfehler des Strahlteilers. Längenänderungen lassen sich messen, indem man doppelte Wechsel zählt: Von einem Minimum zum nächsten verschiebt sich der bewegliche Reflektor um λ/2.
Beispiel: Michelson-Interferometer
Lösung:
- Gegeben: λ = 632,8 nm, N = 100 doppelte Wechsel (hell → dunkel → hell)
- Pro doppeltem Wechsel wird der Spiegel um λ/2 verschoben
- Δd = 100 · λ/2 = 50 · 632,8 nm = 31.640 nm = 31,64 μm
Antwort: Der Spiegel wurde um etwa 31,6 μm (Mikrometer) verschoben.
Aufgabenpool 10.1: Michelson-Interferometer - Lückentext [0/2]
Lade Aufgabe...
Aufgabenpool 10.2: Michelson-Interferometer – Selbsttest MC [0/3]
Lade Aufgabe...
Aufgabe 10.3: Michelson: Spiegelverschiebung berechnen
Lade STACK-Frage...
Aufgabe 10.4: Michelson: Wellenlänge bestimmen
Lade STACK-Frage...
Abschnitt 11 Schallinterferenz
Interferenz von Schallwellen
Wenn zwei Lautsprecher den gleichen Ton abstrahlen, entstehen im Raum Bereiche mit lauterem und leiserem Schall:
Beobachtungen:
- An manchen Stellen ist der Schall besonders laut (konstruktive Interferenz)
- An anderen Stellen ist er kaum hörbar (destruktive Interferenz)
- Das Muster hängt von der Frequenz und dem Abstand der Quellen ab
Knotenlinien:
Auf einer Knotenlinie ist der Gangunterschied immer Δs = (k + ½) · λ. Hier herrscht dauerhaft destruktive Interferenz.
Bauchlinie:
Auf einer Bauchlinie ist der Gangunterschied Δs = k · λ. Hier verstärkt sich der Schall.
Anwendung: Dieses Prinzip wird bei Active Noise Cancelling (ANC) in Kopfhörern genutzt: Ein Gegenschall löscht den Lärm durch destruktive Interferenz aus.
Schwebung: Überlagern sich zwei Töne mit leicht verschiedenen Frequenzen f₁ und f₂ an einem Ort, sind sie mal gleichphasig (laut), mal gegenphasig (leise). Man hört einen Ton, dessen Lautstärke periodisch an- und abschwillt. Die Zahl dieser Lautstärkemaxima pro Sekunde ist die Schwebungsfrequenz:
fS = |f₁ − f₂|
Musiker stimmen danach ihr Instrument: Je langsamer die Schwebung gegen eine Stimmgabel, desto genauer stimmt der Ton.
Lückentext 11.1: Lade...
⏳ Lade Aufgabe vom Server...
Aufgabenpool 11.2: Schallinterferenz – Selbsttest MC [0/3]
Lade Aufgabe...
Aufgabe 11.3: Schall: Auslöschung – Frequenz bestimmen
Lade STACK-Frage...
Aufgabe 11.4: Schwebungsfrequenz: zweite Frequenz bestimmen
Lade STACK-Frage...
Abschnitt 12 Bragg-Reflexion
Röntgenbeugung an Kristallen
Die Bragg-Reflexion beschreibt die Beugung von Röntgenstrahlen an den Netzebenen eines Kristallgitters:
Bragg-Gleichung:
2d · sin(θ) = k · λ
- d = Netzebenenabstand (Abstand zwischen den Atomschichten)
- θ = Glanzwinkel (Winkel zwischen einfallendem Strahl und Netzebene)
- k = Beugungsordnung (1, 2, 3, ...)
- λ = Wellenlänge der Röntgenstrahlung
Herleitung:
Röntgenstrahlen werden an verschiedenen Netzebenen reflektiert. Der Gangunterschied zwischen Strahlen an benachbarten Ebenen beträgt 2d·sin(θ). Konstruktive Interferenz tritt auf, wenn dieser Gangunterschied ein ganzzahliges Vielfaches der Wellenlänge ist.
Anwendungen:
- Röntgenstrukturanalyse: Bestimmung von Kristallstrukturen
- Materialwissenschaft: Identifikation von Mineralien und Verbindungen
- Biologie: Aufklärung der DNA-Doppelhelix durch Rosalind Franklin (1952)
Röntgenspektrum aufnehmen (eA): In der Drehkristallmethode fällt Röntgenstrahlung auf einen Kristall mit bekanntem Netzebenenabstand d. Der Kristall wird schrittweise gedreht, ein Zählrohr wird jeweils um den doppelten Winkel 2θ mitgeführt. Zu jedem Glanzwinkel θ gehört über die Bragg-Gleichung genau eine Wellenlänge λ = 2d · sin(θ) (1. Ordnung). Die Zählrate über λ aufgetragen ergibt das Röntgenspektrum mit Bremsspektrum und charakteristischen Linien (Kurse Quantenobjekte und Atomhülle).
Beispiel: Bragg-Gleichung
Lösung:
- Gegeben: λ = 0,154 nm, θ = 15,9°, k = 1
- Formel: d = k · λ / (2 · sin(θ))
- Berechnung: d = 1 · 0,154 / (2 · sin(15,9°)) = 0,154 / (2 · 0,274) = 0,154 / 0,548 = 0,281 nm
Antwort: Der Netzebenenabstand beträgt etwa 0,28 nm (typisch für NaCl).
Aufgabenpool 12.1: Bragg-Reflexion - Lückentext [0/2]
Lade Aufgabe...
Aufgabenpool 12.2: Bragg-Reflexion – Selbsttest MC [0/3]
Lade Aufgabe...
Aufgabe 12.3: Bragg: Netzebenenabstand bestimmen
Lade STACK-Frage...
Aufgabe 12.4: Bragg: Glanzwinkel bestimmen
Lade STACK-Frage...
Abschnitt 13 Einzelspalt eA
Einzelspalt: Beugungsmuster und Minima-Bedingung
Beim Einzelspalt wird eine Welle an einem engen Spalt der Breite b gebeugt. Das entstehende Intensitätsmuster zeigt ein breites Hauptmaximum und Minima bei:
sin(αk) = k · λ / b (k = 1, 2, 3, …)
- b = Spaltbreite
- αk = Winkel des k-ten Minimums zur optischen Achse
Vergleich Einzelspalt – Doppelspalt:
| Doppelspalt | Einzelspalt | |
|---|---|---|
| Formel Minima | sin(α) = (k+½) · λ/d | sin(α) = k · λ/b |
| Formel Maxima | sin(α) = k · λ/d | — (komplex) |
| Hauptmaximum | schmal | breit (dominiert) |
| Nebenmaxima | etwa gleich hell (nur durch die Einzelspaltbeugung gedämpft) | werden schnell schwächer |
| Parameter | Spaltabstand d | Spaltbreite b |
Merke: Je schmäler der Spalt (kleines b), desto breiter das Hauptmaximum – Beugung nimmt zu.
Beispiel: Einzelspalt
Lösung:
- Gegeben: b = 0,1 mm = 10⁻⁴ m, λ = 633 nm = 6,33·10⁻⁷ m, k = 1
- Formel: sin(α₁) = 1 · λ / b
- Berechnung: sin(α₁) = 6,33·10⁻⁷ / 10⁻⁴ = 6,33·10⁻³
- α₁ = arcsin(6,33·10⁻³) ≈ 0,36°
Antwort: Das 1. Minimum liegt bei etwa 0,36°.
Aufgabenpool 13.1: Einzelspalt – Lückentext und Rechnung [0/2]
Lade Aufgabe...
Aufgabe 13.2: Einzelspalt: Position 1. Minimum
Lade STACK-Frage...
Aufgabe 13.3: Einzelspalt: Spaltbreite bestimmen
Lade STACK-Frage...
Aufgabenpool 13.4: Einzelspalt – Selbsttest MC [0/4]
Lade Aufgabe...
Abschnitt 14 Spektrum elektromagnetischer Wellen
Spektrum elektromagnetischer Wellen
Alle elektromagnetischen Wellen breiten sich im Vakuum mit der Lichtgeschwindigkeit c = 3·10⁸ m/s aus. Sie unterscheiden sich in Wellenlänge und Frequenz:
| Strahlungsart | Wellenlänge | Beispiele |
|---|---|---|
| Radiowellen | > 1 m | Rundfunk, UKW |
| Mikrowellen | 1 mm – 1 m | Mikrowellenherd, WLAN |
| Infrarot (IR) | 750 nm – 1 mm | Wärmestrahlung, Fernbedienung |
| Sichtbares Licht | 380 – 750 nm | Violett → Rot |
| Ultraviolett (UV) | 10 – 380 nm | Sonnenstrahlung, Schwarzlicht |
| Röntgenstrahlung | 0,01 – 10 nm | Medizin, Strukturanalyse |
| Gammastrahlung | < 0,01 nm | Kernzerfälle |
Sichtbares Licht im Detail:
- Violett: ~380–440 nm
- Blau: ~440–490 nm
- Grün: ~490–560 nm
- Gelb/Orange: ~560–620 nm
- Rot: ~620–750 nm
Zusammenhang mit Photonenenergie: Mit kürzerer Wellenlänge (höhere Frequenz) steigt die Energie der Photonen: E = h · f (Kurs „Quantenobjekte“).
Lückentext 14.1: Lade...
⏳ Lade Aufgabe vom Server...
Aufgabenpool 14.2: EM-Spektrum – Selbsttest MC [0/3]
Lade Aufgabe...
Aufgabe 14.3: Spektrum: Wellenlänge aus Frequenz
Lade STACK-Frage...
Abschnitt 15 CD- und DVD-Spurabstand eA
CD und DVD als Reflexionsgitter: Spurabstand und Beugung
Eine CD wirkt als Reflexionsgitter: Die spiralförmig angeordneten Datenspuren funktionieren als Gitterlinien. Der Spurabstand entspricht der Gitterkonstante g.
Typische Werte:
- CD: g ≈ 1,6 μm
- DVD: g ≈ 0,74 μm
Da die Gitterformel auch für Reflexionsgitter gilt, lässt sich der Spurabstand aus dem Beugungswinkel bestimmen:
g = k · λ / sin(αk)
Vorgehen im Experiment:
1. Laser bekannter Wellenlänge auf CD/DVD richten
2. Beugungswinkel α₁ des 1. Maximums messen
3. Spurabstand berechnen: g = λ / sin(α₁)
Beispiel: Spurabstand bestimmen
Lösung:
- Gegeben: λ = 650 nm = 6,5·10⁻⁷ m, α = 24,1°, k = 1
- Formel: g = k · λ / sin(α)
- Berechnung: g = 6,5·10⁻⁷ / sin(24,1°) = 6,5·10⁻⁷ / 0,4086 ≈ 1,59·10⁻⁶ m ≈ 1,6 μm
Antwort: Der Spurabstand beträgt etwa 1,6 μm – typisch für eine CD.
Aufgabenpool 15.1: CD/DVD – Spurabstand [0/2]
Lade Aufgabe...
Aufgabenpool 15.2: CD/DVD – Selbsttest MC [0/3]
Lade Aufgabe...
Aufgabe 15.3: CD: Spurabstand aus Beugungswinkel
Lade STACK-Frage...
Aufgabe 15.4: CD: Laser-Wellenlänge bestimmen
Lade STACK-Frage...
Abschnitt 16 Wellenlängenbestimmung mit Ultraschall
Versuchsaufbau
Mit einem Ultraschall-Experiment lässt sich die Wellenlänge von Schall direkt messen:
Aufbau:
1. Ultraschall-Sender (z. B. 40 kHz) auf einer Seite
2. Reflektor (Metallplatte) gegenüber
3. Mikrofon zum Nachweis der Knoten und Bäuche
Zwischen Sender und Reflektor bildet sich eine stehende Welle. An den Knoten ist die Schallintensität minimal.
Dasselbe Prinzip nutzt das Kundtsche Rohr: ein Rohr, in dem sich eine stehende Schallwelle zwischen Lautsprecher und verschlossenem Ende ausbildet; eingestreutes Korkmehl sammelt sich an den Knoten.
Auswertung:
- Abstand zweier benachbarter Knoten: Δx = λ/2
- Daraus: λ = 2 · Δx
- Mit der Frequenz f des Senders: c = f · λ
Beispiel: Schallgeschwindigkeit bestimmen
Lösung:
- Gegeben: f = 40·10³ Hz, Δx = 4,3 mm = 4,3·10⁻³ m
- Wellenlänge: λ = 2 · Δx = 8,6·10⁻³ m = 8,6 mm
- Schallgeschwindigkeit: c = f · λ = 40·10³ · 8,6·10⁻³ = 344 m/s
Antwort: Die Schallgeschwindigkeit beträgt 344 m/s (typisch für Luft bei ~20 °C).
Aufgabenpool 16.1: Ultraschall – Lückentexte [0/2]
Lade Aufgabe...
Aufgabenpool 16.2: Ultraschall – Selbsttest MC [0/3]
Lade Aufgabe...
Aufgabe 16.3: Ultraschall: Knotenabstand und Schallgeschwindigkeit
Lade STACK-Frage...
Aufgabe 16.4: Ultraschall: Wellenlänge in einem Medium
Lade STACK-Frage...
Abschnitt 17 Zusammenfassung
Die wichtigsten Formeln
- Grundgleichung: c = λ · f
- Transversal: Schwingung senkrecht zur Ausbreitung
- Longitudinal: Schwingung parallel zur Ausbreitung
Stehende Wellen:
- Resonanz: L = n · λ/2
- Frequenzen: fn = n · c / (2L)
Interferenz:
- Konstruktiv: Δs = k · λ
- Destruktiv: Δs = (k + ½) · λ
Doppelspalt und Gitter:
- Maxima: sin(αk) = k · λ / d
- Kleinwinkel: xk = k · λ · L / d
Michelson-Interferometer:
- Spiegelverschiebung: Δd = N · λ / 2 (N = Anzahl der doppelten Wechsel hell → hell)
Bragg-Reflexion:
- 2d · sin(θ) = k · λ
Einzelspalt (eA):
- Minima: sin(αk) = k · λ / b (b = Spaltbreite)
CD/DVD-Spurabstand (eA):
- g = k · λ / sin(αk)
Ultraschall-Stehwellen:
- Wellenlänge: λ = 2 · Δx (Δx = Knotenabstand)
Brechung und Schwebung:
- Brechungsgesetz: sin(α) / sin(β) = c₁ / c₂
- Schwebungsfrequenz: fS = |f₁ − f₂|
Polarisation (eA):
- Gesetz von Malus: I = I₀ · cos²(α), Intensität ~ Amplitude²
Wichtige Einheiten:
- Wellenlänge: 1 nm = 10⁻⁹ m
- Frequenz: 1 Hz = 1/s
- Schallgeschwindigkeit in Luft: ~340 m/s
- Lichtgeschwindigkeit im Vakuum: c = 3·10⁸ m/s
